Línea de recubrimiento de transporte de suelo profesional de calidad superior de acabado

Vehículo de traslado sin motor + cadena transportadora de tierra.

Objetivo:

Utilizado para el tratamiento de superficies de piezas de trabajo grandes y pesadas con baja productividad

los requisitos;

Flujo del proceso:

piezas sobre-->arenas-->limpieza-->secado--> pintura en aerosol--> pintura de horneado--> piezas fuera;

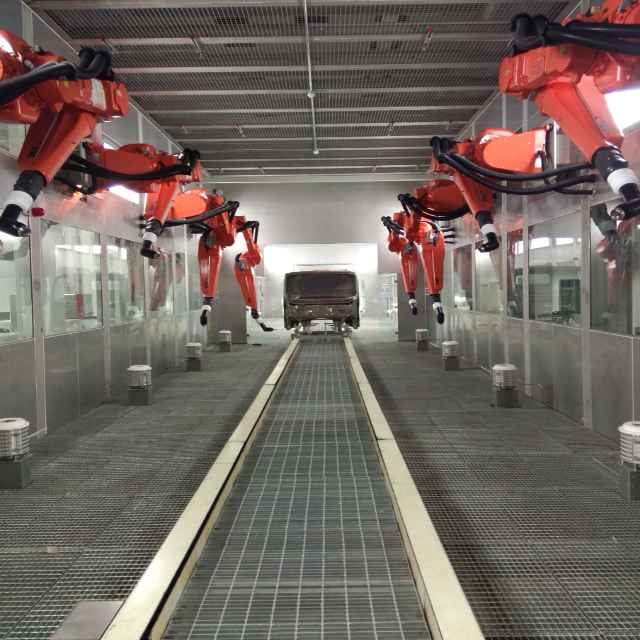

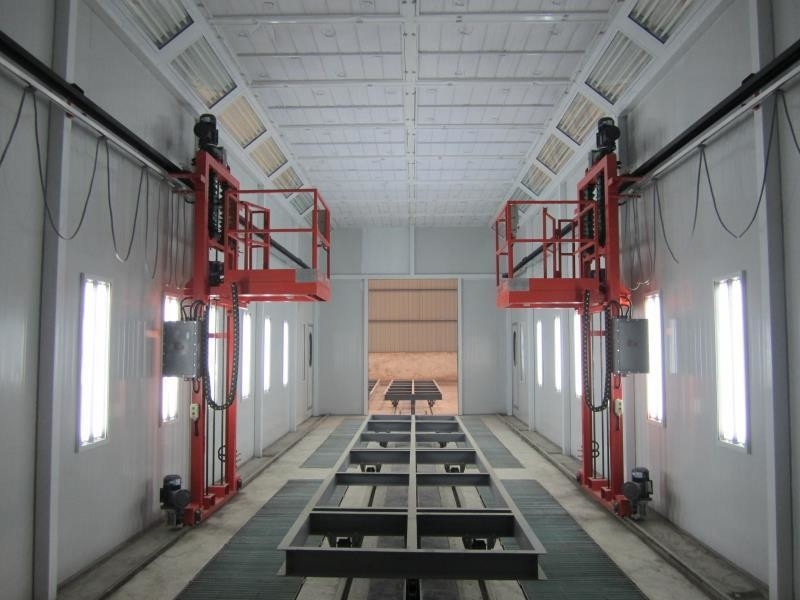

La estructura de la sala incluye: sala de pulido, sala de limpieza, sala de secado, sala de pintura por rociado y sala de horneado (personalizada según el producto);

Carro de traducción: está soldado y formado por I-beam y acero de canal, y la superficie está pavimentada con placa de acero de 8 mm de espesor;

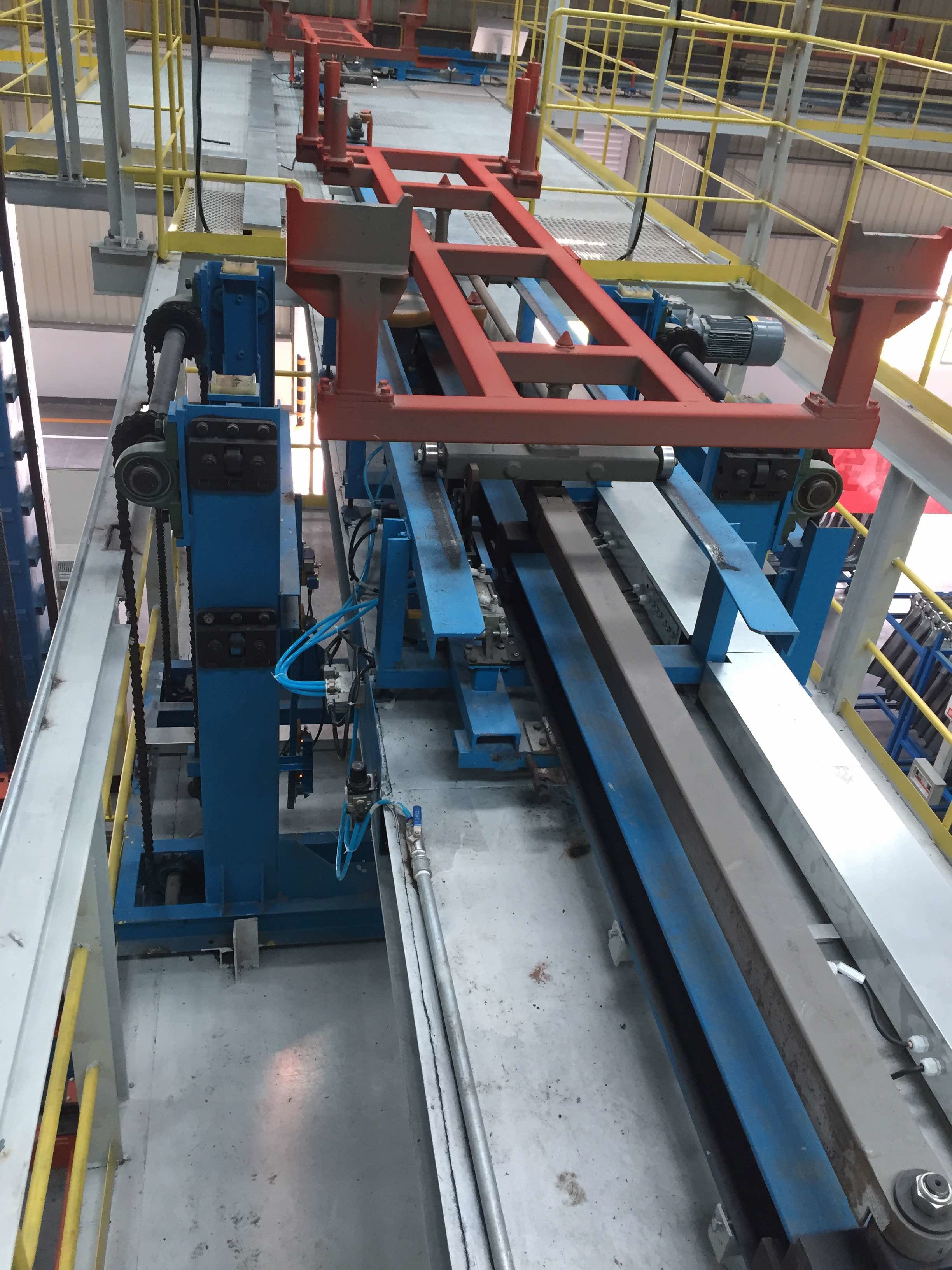

Descripción del equipo de la cadena transportadora de tierra:

Se compone principalmente de dispositivo de conducción, cadena de tracción, dispositivo de tensión y transportador.

la pista.

(1)Dispositivo de conducción

La potencia del dispositivo de accionamiento se transmite al huso de accionamiento a través del motor-reducción y la cadena de transmisión.

El uso de un reductor de rueda de alfiler cicloidal puede mejorar enormemente la eficiencia de transmisión. , y

El movimiento es confiable.

(2) Cadena de tracción

La cadena se compone de eje de alfiler, placa de cadena, placa de cadena de empuje y manguera de rodillo.

El espaciador del empujador puede ensamblarse en varias formas según las necesidades.

sólo para satisfacer las necesidades del ritmo de trabajo.

Esta serie de cadenas transportadoras utilizan acero manganeso de alta calidad como placas de cadena, y todas requieren pruebas de tracción específicas antes de salir de la fábrica.

(3) Dispositivo de tensión

Este dispositivo asegura que toda la cadena transportadora siempre mantenga una

La tensión durante el funcionamiento. Al mismo tiempo, puede absorber o compensar la

error de instalación de la cadena transportadora, la expansión y contracción causadas por la expansión térmica, la contracción y la deformación de la fuerza durante el funcionamiento.Asegúrese de que la cadena transportadora tenga una tensión inicial en el punto de enrollamiento del dispositivo de accionamiento y elimine los dispositivos que generen tensión negativa en toda la línea.

Esta serie de dispositivos de tensión utiliza principalmente varillas de tornillo para el tensión.

relativamente simple y compacto, y su fuerza de tensión es relativamente estable;

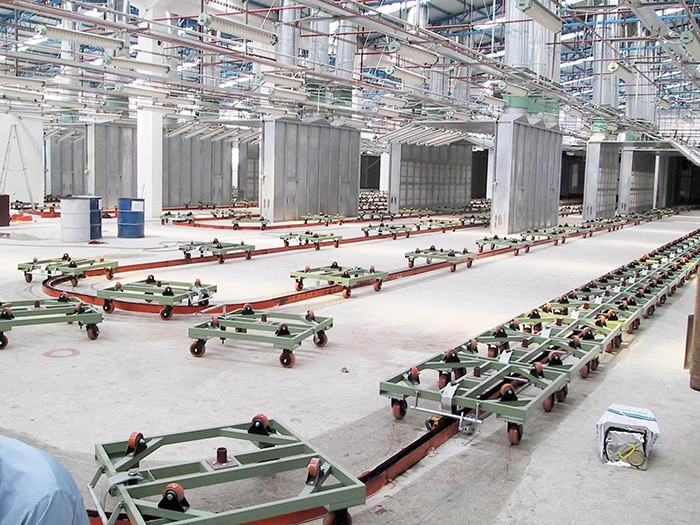

(4)Vía transportadora

La vía del trolebús adopta un carril ligero de 30 kg/m (la base está pre-incorporada en

Construcción), las ruedas de marcha utilizan ruedas de acero de tren ligero, y los soportes del carrito están todos soldados de acero de sección, con una estructura sólida;

Toda la línea adopta control PLC, ajuste de velocidad sin pasos, y está equipada con

Múltiples sondas de inducción y botones de control.
