Cabina de pulverización de grado industrial con puerta de entrada y puertas de trabajo para una construcción resistente

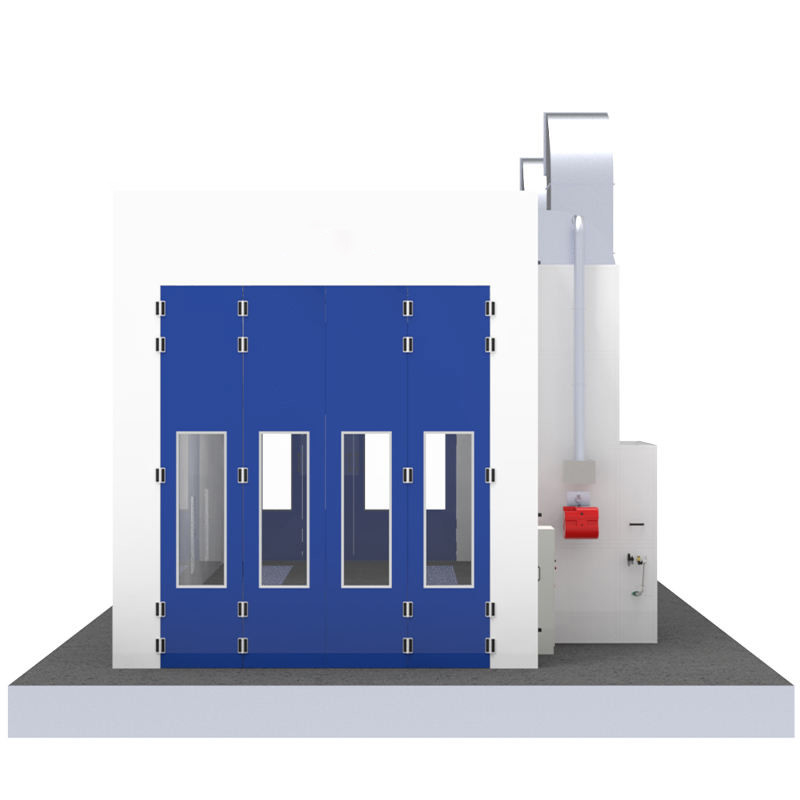

La cabina de pulverización de gran tamaño está equipada con una puerta de entrada de 4000 × 4600 mm (W × H) con flexión de chapa metálica,
Además, incluye dos puertas de trabajo de tamaño
800 × 2000 mm (W × H) con cerraduras a presión y ventanas de observación de vidrio.
mejorar la seguridad y la eficiencia del proceso de pintura.
|
En el interior
Dimensión
|
La longitud de la línea de banda es igual a la longitud de la línea de banda. |
|
el exterior
Dimensión
|
Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1, M2 y M3. |
| En el sótano. |
Hay 2 hileras de 30x4 de hierro plano + 8 grillas de suelo de acero retorcido (24 piezas) a ambos lados del suelo (exhalación de la pared lateral opcional) |
| puerta de entrada |
Tamaño de la puerta: 4000 × 4600 mm (W × H), puerta de flexión de chapa metálica, 4 hojas de puerta, ventana de vidrio templado cuadrado, relleno: EPS.y la puerta puede estar equipada con una persiana eléctrica) |
| Puerta de trabajo |
2 conjuntos, tamaño de la puerta de trabajo: 800×2000mm (W×H), equipado con
bloqueo de presión y ventana de observación de vidrio
|
| panel de pared |
Panel de pared de EPS, ancho efectivo de 1150 mm, grosor total de 70 mm,
espesor de la placa de acero de color: 0,426 mm, blanco, bordes de acero sellados en ambos lados (lana de roca, PU opcional)
|
| el techo |
Panel de pared de EPS, ancho efectivo de 1150 mm, grosor total de 50 mm,
espesor de la placa de acero de color: 0,426 mm, blanco, bordes de acero sellados en ambos lados (lana de roca, PU opcional)
|
| Iluminación |
Iluminación superior: 20 grupos × 4 piezas = 80 piezas de lámparas de 18 W
Iluminación de la cintura: 22 grupos × 4 piezas = 88 piezas de tubos de lámparas de 18 W, LED
tubos de lámparas, caja de luz a prueba de explosión
Iluminación ≥ 1000Lux
|
|

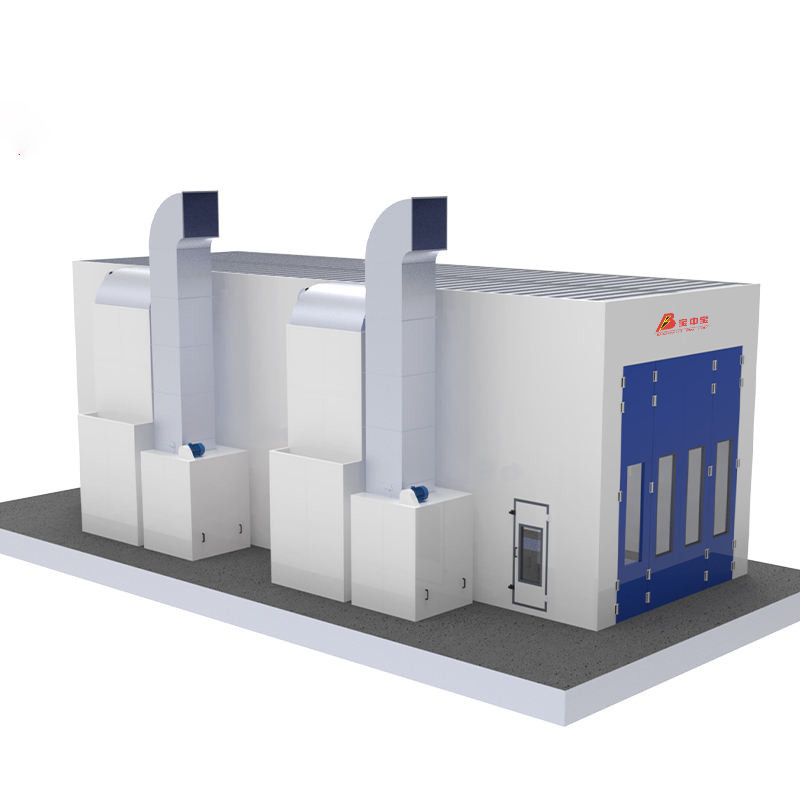

Unidad aérea
instalación
|
Entrada de aire desde el costado, escape desde la parte trasera, tubo cuadrado
soldadura + marco de aluminio, pintura blanca, máscara de cartón de lana de roca de 20 mm de espesor hecha a máquina de alta resistencia
|
|
El maquillaje
Unidad de aire
(2 grupos)
|
Cada grupo está equipado con 2 ventiladores centrífugos de doble entrada de rotor externo, potencia del motor único: 7.5KW; caudal total: 40000m3 / h, velocidad del viento sin carga: 0.25m/s; amortiguador de ajuste neumático de suministro de aire,el amortiguador neumático de arranque del ciclo . |
|
Estoy agotado.
Unidad de aire
(2 grupos)
|
Cada grupo está equipado con 1 ventilador centrífugo de doble entrada, accionamiento por polea, potencia del motor único: 11KW; caudal total: 4000m3 / h, velocidad del viento sin carga: 0,25m/s; amortiguador de ajuste manual de escape. |
|
Calentamiento
El sistema
(2 juegos)
|
Cada grupo está equipado con un quemador Diésel Riello RG5S con un
potencia térmica máxima de 26.000 kW; equipado con un horno de intercambio de calor de acero inoxidable 304; pintura de aumento de temperatura: 20°C (de 0°C a 20°C en el estado de pulverización); pintura para hornear:10-15 minutos (de 20° a 60oC) en estado de pintura. (calentamiento por gas natural, calefacción eléctrica
se puede seleccionar calefacción por tubo y calefacción por lámpara de horneado infrarroja)
|
|
filtración
sistema
|
1Algodón de filtro primario para el suministro de aire: Nivel EN 779: G3
2 filtración de bajo rendimiento: viscosa tridimensional de profundidad completa; nivel EN799: F5,
3 Filtración de mantas de algodón resistentes a la pintura de fibra de vidrio: EN 779 Nivel: G3;
4Filtración de partículas de carbono activado: adsorbe el benceno y el xileno en los gases de escape
|
| Sistema de control electrónico |
Pintura por aerosol, pintura por aerosol de calefacción, pintura para hornear, ajuste de tiempo de secado, interruptor de iluminación, luz de indicación de fallo, controlador de temperatura, interruptor de alimentación, interruptor de parada de emergencia, temporizador,Limitador de temperatura, amperiómetro, voltímetro, manómetro de presión, alarma de presión |
|
Línea de tuberías
sistema
|
Cada grupo de suministro y escape de aire estará equipado con 4 secciones de conductos de aire rectos de 10 00 x 10 00 x 1000 mm, una sección de 10 00 x 10 00 mm de codo 90° y una sección de 10 00 x 10 00 mm de codo 45°. |
| potencia total |
56KW |
La cabina de pulverización de automóviles de gran tamaño está diseñada para satisfacer diversas necesidades con especificaciones técnicas de primer nivel
Las dimensiones interiores son de 6900 × 3900 × 2650 mm (L × W × H), (puede ser personalizado)
mientras que el exterior mide 7000 × 5350 × 3400 mm (L × W × H).
Cuenta con una cubierta galvanizada de curvatura de chapa, soportada por tubos cuadrados y una rejilla de suelo, que garantiza una carga total
capacidad de 2.4T, ajustable según sea necesario.
La puerta principal de entrada, de 3000 × 2600 mm (W × H), tiene tres hojas con ventanas de vidrio templado cuadrado y relleno de EPS.
Una puerta de trabajo adicional, de tamaño 800 × 2000 mm (W × H), incluye un candado a presión y una ventana de observación.
Los paneles de pared de EPS y el techo de chapa galvanizada proporcionan un aislamiento robusto, con materiales opcionales disponibles.
El sistema de iluminación ofrece más de 1000Lux con 32 lámparas LED de la parte superior y 16 de la cintura.
El sistema de filtración integral garantiza que los gases de escape y de admisión de la atmósfera se calienten de forma óptima con la ayuda de un quemador Riello RG5S.
El sistema de control electrónico ofrece un control operativo preciso.
El requerimiento es de 17 kW.
