Cabina de pulverización industrial con puertas delanteras y de trabajo para pintura precisa
Los paneles de la pared y el techo de la cabina de pulverización están hechos de EPS con un espesor de placa de acero de color de 0,426 mm,
Los paneles de pared son de 70 mm de espesor, mientras que los paneles de techo son de
Ambos tipos de paneles están sellados con bordes de acero para mayor durabilidad.
La lana de roca y el PU están disponibles para un mayor aislamiento térmico y resistencia al fuego.
| Categoría de componentes |
Configuración y parámetros técnicos |
| Espacio de trabajo interior |
15,000 mm (L) × 5,000 mm (W) × 5,000 mm (H) |
| Huella externa |
15Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1, M2 y M3. |
| Fundamentos y suelos |
El diseño:Configuración de parrilla de dos filas.
Materiales para la fabricación:Barras planas de 30x4 mm combinadas con acero retorcido de 8 mm.
Cuantidad:24 secciones individuales de la rejilla.
Ruta de extracción:Nivel del suelo (proyecto lateral opcional).
|

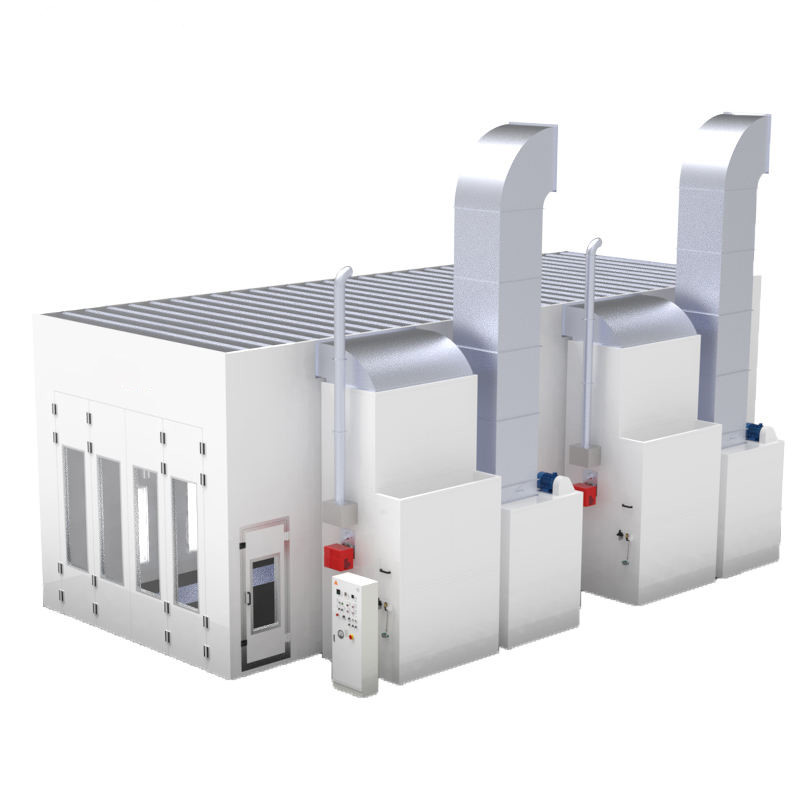

| Entrada principal |
Apertura:4,000 mm (W) × 4,600 mm (H).
Diseño:Estructura de chapa de metal plegable de 4 hojas.
AcristalamientoVidrio de seguridad templado cuadrado.
El núcleo:El aislamiento EPS.
Las opciones:Obturador eléctrico disponible.
|
| Acceso al servicio |
Cuantidad:Dos unidades.
Tamaño:Las condiciones de ensayo de las unidades de ensayo de las unidades de ensayo de las unidades de ensayo de las unidades de ensayo de las unidades de ensayo de las unidades de ensayo de las unidades de ensayo.
Seguridad:Equipado con cerraduras de alivio de presión y miradores.
|
| Revestimiento de las cabinas (paredes) |
Tipo de vehículo:El tablero de sandwich de EPS compuesto.
Las especificaciones:70 mm de espesor (ancho efectivo 1150 mm).
Terminado:0.426mm de acero blanco.
Los bordes:Cintas de acero con doble sellado.
Opciones alternativas:Lata de roca o poliuretano (PU).
|
| Estructura del techo |
Tipo de vehículo:Tabla compuesta de EPS.
Las especificaciones:50 mm de espesor (ancho efectivo 1150 mm).
Terminado:0.426mm de acero blanco.
|
| Sistema de iluminación |
Array de techo:20 conjuntos (4 tubos/conjunto) = 80 unidades (18W).
Array lateral:22 conjuntos (4 tubos/conjunto) = 88 unidades (18W).
Tipo de vehículo:LED, carcasa a prueba de explosiones.
Intensidad:≥ 1000 Lux.
|

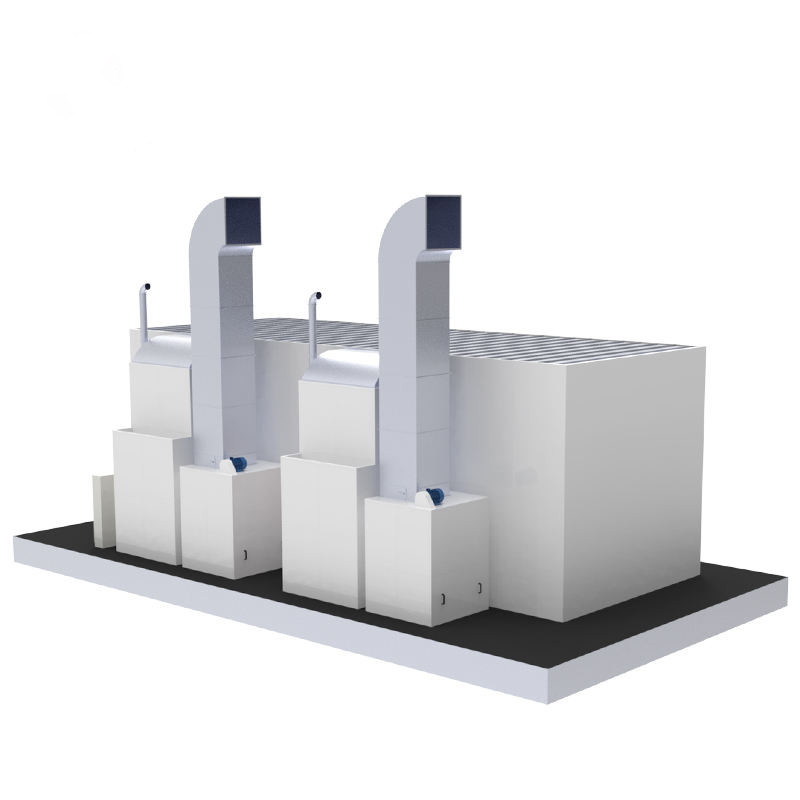

| Ventilación de admisión |
Los grupos:Dos unidades.
Especificaciones del ventilador:4x Centrífuga de doble entrada (rotor externo).
El motor:7.5 KW por ventilador.
Capacidad:40,000 m3/h.
Velocidad:0.25 m/s (sin carga).
Los amortiguadores:Ajuste neumático.
|
| Ventilación de escape |
Los grupos:Dos unidades.
Especificaciones del ventilador:2x Centrífuga de doble entrada (conducción por correa o polea).
El motor:11 KW por ventilador.
Capacidad:4,000 m3/h (nominal por especificación).
Los amortiguadores:Ajuste manual.
|
| Construcción de viviendas |
Estructura:Tubos cuadrados soldados + Cuadro de aluminio.
Terminado:Revestimiento blanco.
El aislamiento:Máscara de lana de roca hecha a máquina de 20 mm.
|
| Sistema térmico |
El quemador:2 veces el Riello RG5S (diésel).
Exchanger de calor:Acero inoxidable SUS304.
Producción:El valor máximo de la potencia máxima es de 26 000 kW (capacidad térmica).
Modo de pulverización:Aumento de +20°C (ambiente a objetivo).
Modo de horneado:Objetivo 60 °C (10 ̊15 min tiempo de aceleración).
|
| Etapas de filtración |
Fase 1 (entrada):Algodón de bolsillo primario de grado G3 (EN 779).
Etapa 2 (tope máximo):F5 Medios de viscosa de profundidad completa (EN 779).
Fase 3 (planta):El dispositivo de retención de niebla de fibra de vidrio (G3).
Etapa 4 (salidas):Carbono activado (adsorción de COV/benceno).
|
| Interfaz de control |
Funciones:Selector de modo (spray/cocinar), controlador de temperatura, temporizador de ciclo.
Seguridad:Detención de emergencia, indicador de falla, alarma de presión, límite de temperatura.
Las mediciones:Voltímetro, Amperiómetro, medidor de presión.
|
| Kit de conductos |
Los heterosexuales:4 secciones (1000 mm3) por grupo.
Las curvas:1x 90° Codo, 1x 45° Codo por grupo.
|
| Carga eléctrica total |
56 KW |
La cabina de pulverización de automóviles de gran tamaño está diseñada para satisfacer diversas necesidades con especificaciones técnicas de primer nivel
Las dimensiones interiores son de 6900 × 3900 × 2650 mm (L × W × H), (puede ser personalizado)
mientras que el exterior mide 7000 × 5350 × 3400 mm (L × W × H).
Cuenta con una cubierta galvanizada de curvatura de chapa, soportada por tubos cuadrados y una rejilla de suelo, que garantiza una carga total
capacidad de 2.4T, ajustable según sea necesario.
La puerta principal de entrada, de 3000 × 2600 mm (W × H), tiene tres hojas con ventanas de vidrio templado cuadrado y relleno de EPS.
Una puerta de trabajo adicional, de tamaño 800 × 2000 mm (W × H), incluye un candado a presión y una ventana de observación.
Los paneles de pared de EPS y el techo de chapa galvanizada proporcionan un aislamiento robusto, con materiales opcionales disponibles.
El sistema de iluminación ofrece más de 1000Lux con 32 lámparas LED de la parte superior y 16 de la cintura.
El sistema de filtración integral garantiza que los gases de escape y de admisión de la atmósfera se calienten de forma óptima con la ayuda de un quemador Riello RG5S.
El sistema de control electrónico ofrece un control operativo preciso.
El requerimiento es de 17 kW.
