Soldadura de tubos cuadrados y marco de aluminio para la instalación de la unidad de aire en la cabina de pulverización

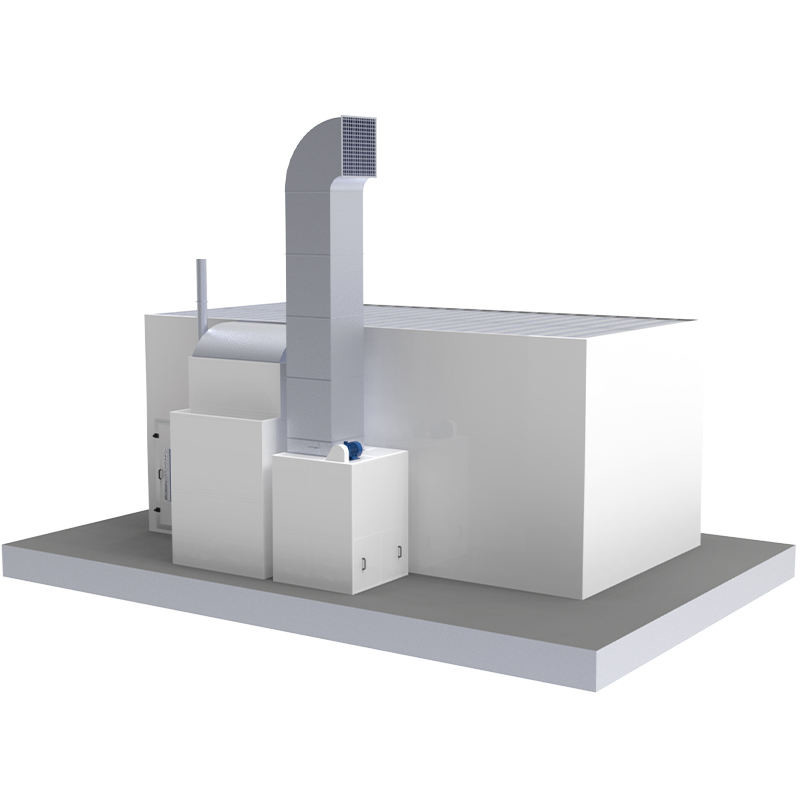

La instalación de la unidad de aire de la cabina de pulverización incluye entrada de aire desde el lado y escape desde la parte trasera, utilizando
soldadura de tubos cuadrados y un marco de aluminio con pintura blanca y alta resistencia, de 20 mm fabricado por máquina
Este diseño garantiza una gestión eficiente del flujo de aire, manteniendo el aire limpio
La instalación de la unidad de aire robusta apoya el funcionamiento óptimo
de la cabina de pulverización, mejorando la calidad general de la pintura.
1. Estructura y dimensiones de la cabina
| Especificación |
Detalles |
| Área de trabajo interna |
15,100 (L) × 6.000 (W) × 6.000 (H) mm |
| Huella externa |
15Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1, M2 y M3. |
| Construcción de muros |
Panel de sándwich EPS de 70 mm (blanco); acero de doble piel de 0,426 mm; ensamblaje de lengua y ranura. |
| Construcción de techos |
Panel de EPS de 50 mm; piel de acero galvanizado. |
| El suelo / base |
Configuración de dos filas; Barra plana de trabajo pesado 30x4 + rejilla de acero retorcida de 8 mm; extracción a nivel del suelo. |
2. Sistemas de acceso y entrada
| Tipo de entrada |
Configuración |
| La entrada principal |

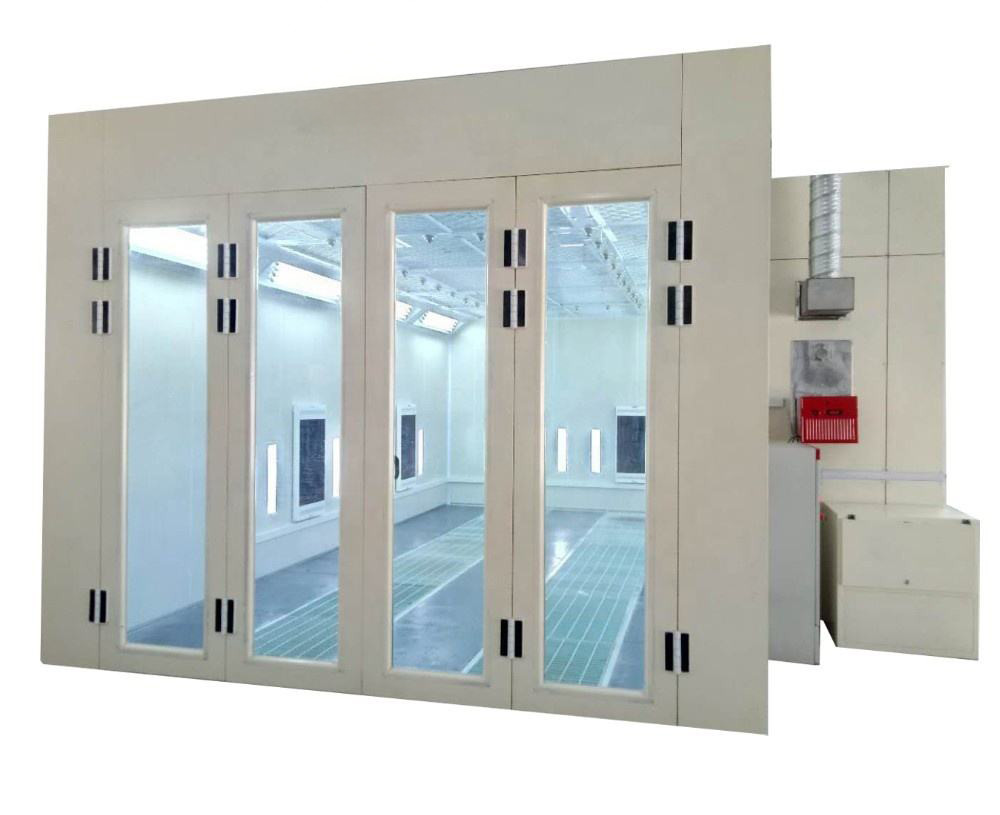

Puertas de chapa de metal de 4 pliegues (4.000 W × 4.600 H mm); miradores de vidrio templado; núcleo EPS.(opcional: persiana eléctrica) |
| Puerta de personal |
2 unidades (800 W × 2000 H mm); equipadas con cerraduras de seguridad y vidrio de observación. |
3Configuración de la ventilación y el flujo de aire
| El sistema |
Motor y rendimiento |
| Encuentro de admisión |
Los fans:4x Centrífuga de doble entrada (rotor externo)
La potencia:2 grupos (4 ventiladores en total); 7,5 kW por motor
Volumen del aire:40,000 m3/h
Control de flujo:El amortiguador neumático
|
| Reunión de extracción |
Los fans:2x Centrífugo de transmisión por cinta
La potencia:11 kW por motor
Volumen del aire:4,000 m3/h (nominal)
Control de flujo:Amortizador manual
|
| Kit de conductos |
Incluye conductos rectos (4x), 90° Codo (1x), 45° Codo (1x) por grupo. |
4. Calentamiento y procesamiento térmico
| Componente |
Especificaciones |
| Unidad de quemador |
2x Riello RG5S (Diésel) |
| Intercambiador de calor |
Acero inoxidable SUS304 de alta eficiencia |
| Capacidad de calor |
Producción máxima: 26,000 kW |
| Desempeño |
Pulverización:Aumento de la temperatura a 20°C
Para hornear:60°C Objetivo (10 ∼15 min de aceleración)
|
5. Jerarquía de filtración
| El escenario. |
Medios de filtro |
Estándar |
| Ingesta (pre-filtro) |
Algodón de bolsillo primario |
En el caso de los productos de la categoría N2 |
| El límite máximo (Fine) |
Medios de viscosa de alta eficiencia de profundidad completa |
En el caso de los vehículos de la categoría N1 |
| Piso (arrestador) |
Alfombra para cortar la pintura de fibra de vidrio |
En el caso de los productos de la categoría N2 |
| No obstante lo dispuesto en el apartado 1, el número de emisores de gases de escape debe indicarse en el anexo I. |
Granulos de carbón activado |
Eliminación de los COV/olor |
6. Electricidad e Iluminación
| Características |
Detalles |
| Carga de potencia total |
56 kW |
| Luces de techo |
20 Instalaciones (4 tubos cada uno) = 80 tubos |
| Luces de pared lateral |
22 Instalaciones (4 tubos cada uno) = 88 tubos |
| Intensidad de luz |
≥ 1000 Lux |
| Panel de control |
Funciones: interruptor de modo (spray/cocción), control de temperatura, temporizador, parada de emergencia, alarma de presión, indicador de fallas. |

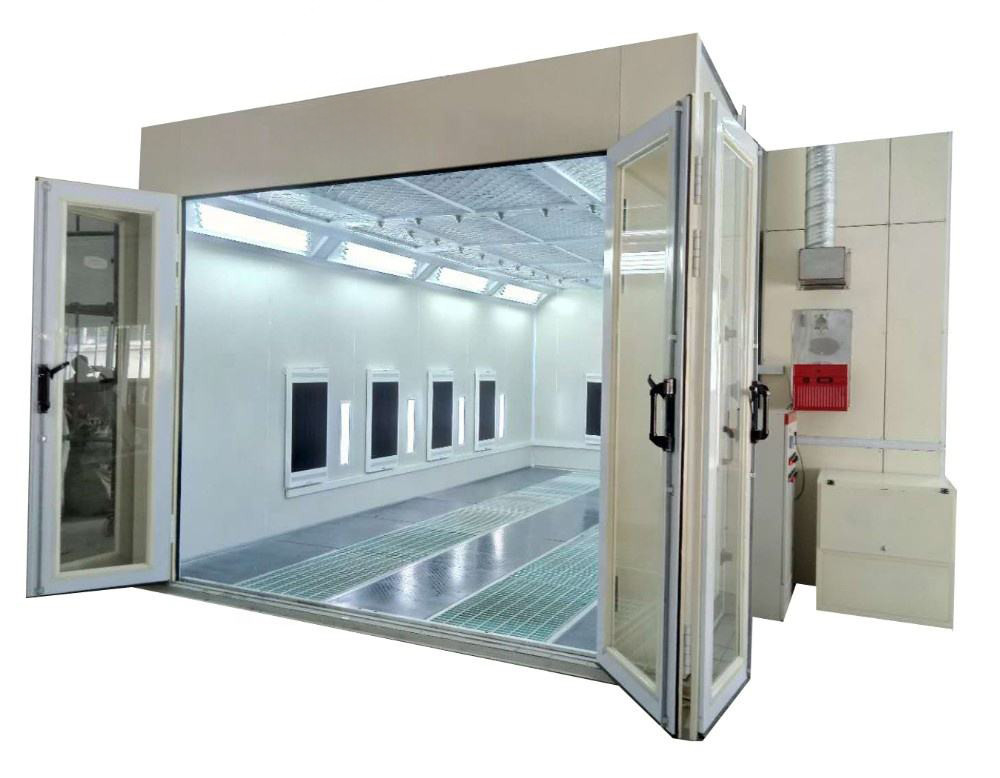

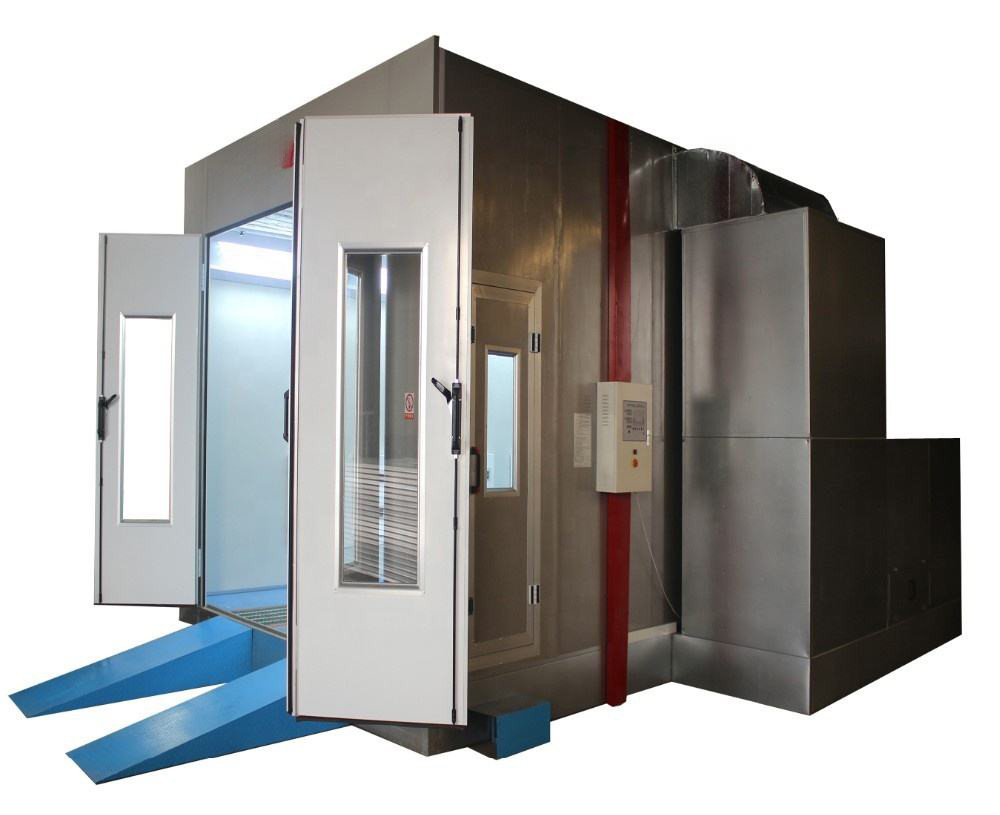

La cabina de pulverización de automóviles de gran tamaño está diseñada para satisfacer diversas necesidades con especificaciones técnicas de primer nivel
Las dimensiones interiores son de 6900 × 3900 × 2650 mm (L × W × H), (puede ser personalizado)
mientras que el exterior mide 7000 × 5350 × 3400 mm (L × W × H).
Cuenta con una cubierta galvanizada de curvatura de chapa, soportada por tubos cuadrados y una rejilla de suelo, que garantiza una carga total
capacidad de 2.4T, ajustable según sea necesario.
La puerta principal de entrada, de 3000 × 2600 mm (W × H), tiene tres hojas con ventanas de vidrio templado cuadrado y relleno de EPS.
Una puerta de trabajo adicional, de tamaño 800 × 2000 mm (W × H), incluye un candado a presión y una ventana de observación.
Los paneles de pared de EPS y el techo de chapa galvanizada proporcionan un aislamiento robusto, con materiales opcionales disponibles.
El sistema de iluminación ofrece más de 1000Lux con 32 lámparas LED de la parte superior y 16 de la cintura.
El sistema de filtración integral garantiza que los gases de escape y de admisión de la atmósfera se calienten de forma óptima con la ayuda de un quemador Riello RG5S.
El sistema de control electrónico ofrece un control operativo preciso.
El requerimiento es de 17 kW.
