| Dimensión interna |
Las medidas de ensayo se aplicarán en el caso de los vehículos de la categoría M1 y M2. |
| Dimensión exterior |
Se aplicarán los siguientes requisitos: |
| Caja de operación de entrada de aire izquierda |
4800 × 80 0 × 290 0 mm (L × W × H) |
|
Eje de escape derecho
caja de filtro
|
4800 × 80 0 × 290 0 mm (L × W × H) |
| En el sótano. |
Cuadro de soporte de tubos cuadrados de 50x50x2.0, cubierto con tablero de patrones |
|
Frente directo
a las puertas traseras
|
Tamaño de la puerta: 2100 × 22 00mm (W × H), puerta de flexión de chapa metálica, 2 hojas de puerta, ventana de vidrio templado cuadrado, relleno: EPS. (El relleno se puede ajustar según las necesidades) |

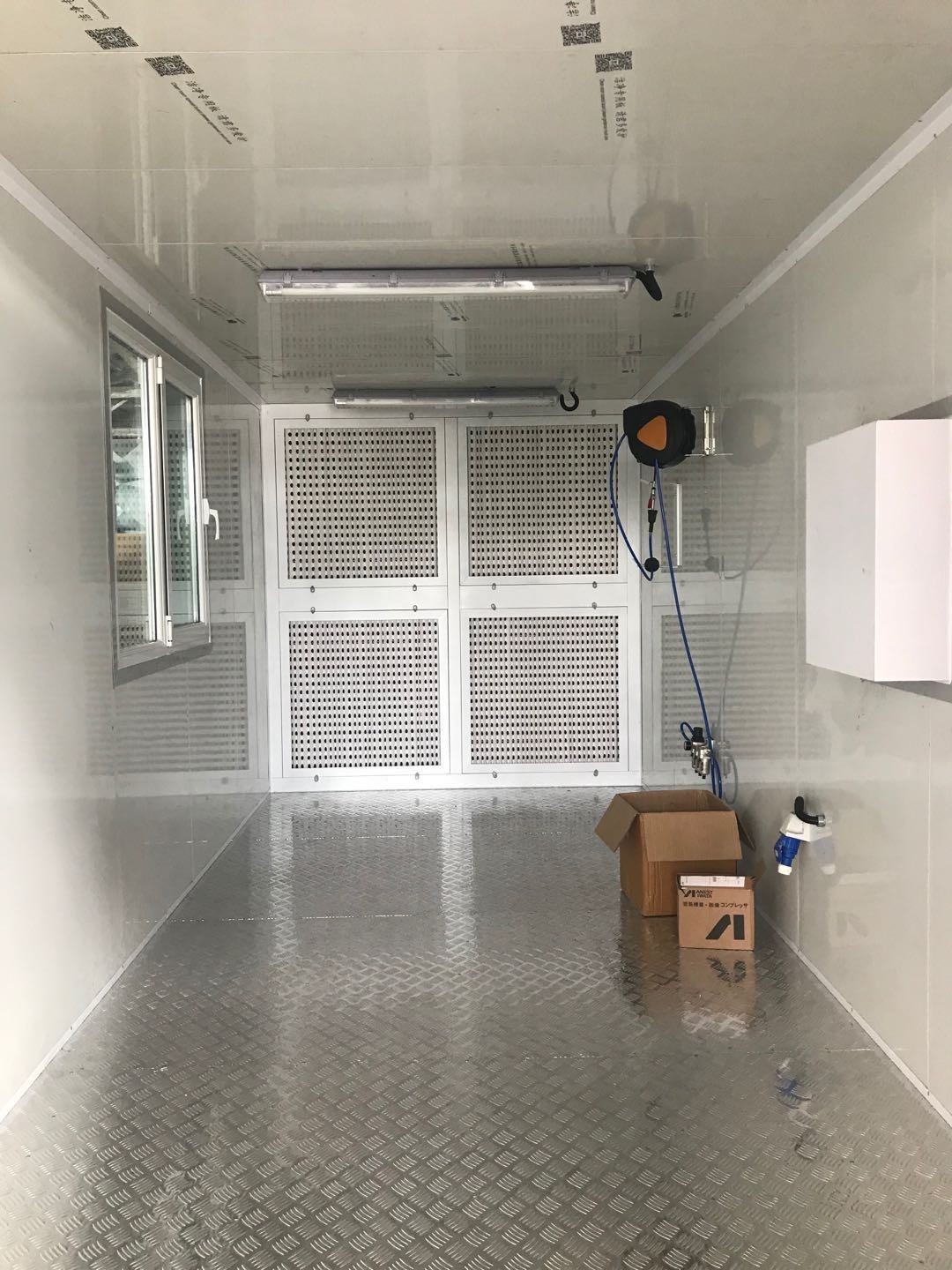

| estructura principal |

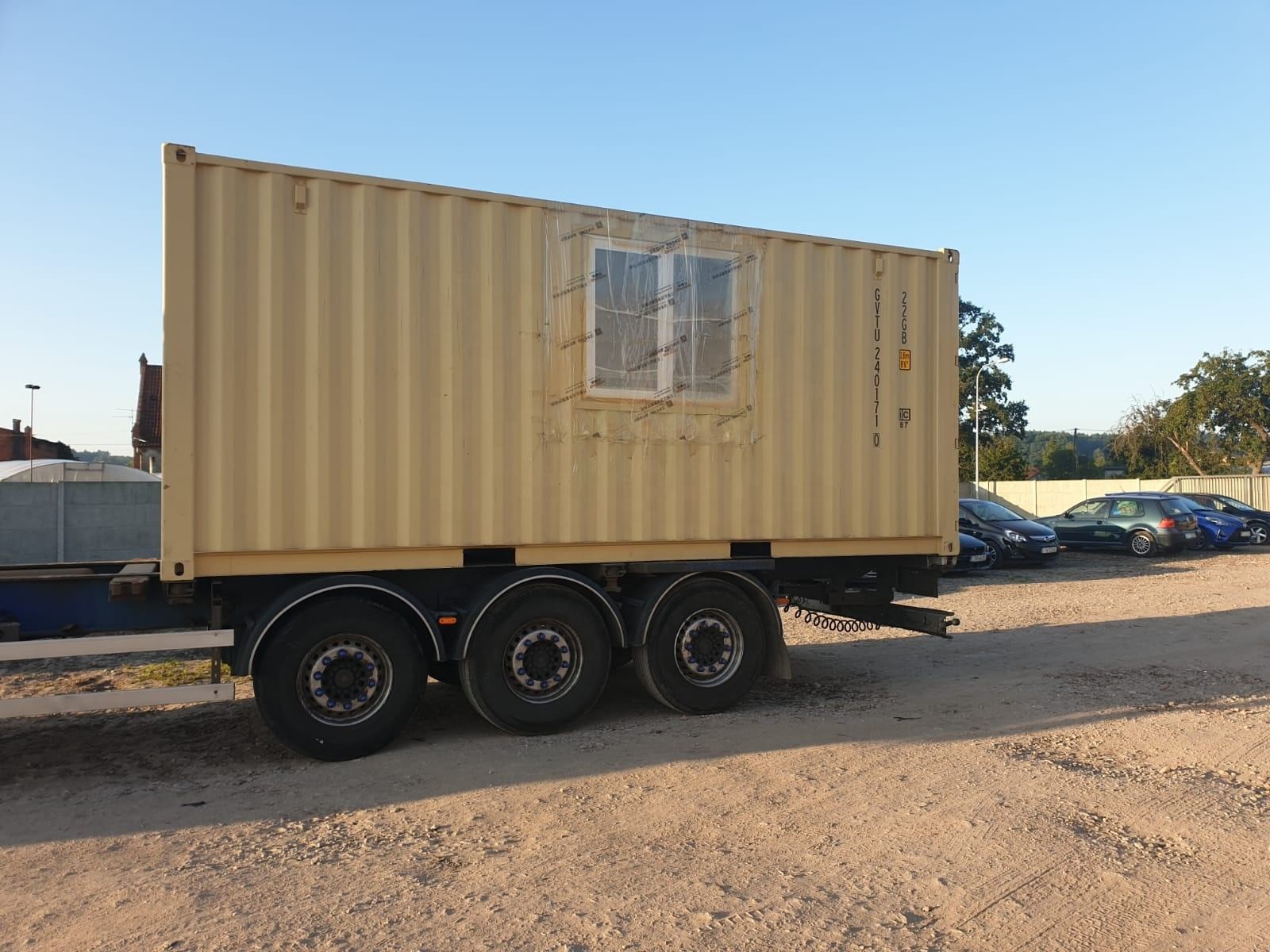

Los accesorios de las esquinas del contenedor + la placa de acero doblada de 4 mm se soldan y forman vigas horizontales y longitudinales, y la superficie se rocía con pintura anti-herrumbre exterior |
|
Entrada de aire
estructura de la caja de operación
|
Cuadro soldado de tubos cuadrados de 50x50, pared de EPS de 50 mm de espesor instalada en el exterior, ventanas de vidrio templado de 500x1000 instaladas en cada panel de pared; ruedas con frenos instalados en la parte inferior,puede moverse y ensamblarse libremente |
| Estructura de las cajas de filtro de escape |
Cuadro soldado de tubos cuadrados de 50x50, pared de EPS de 50 mm de espesor instalada en el exterior, papel de filtro de niebla de pintura de 1000 mm de altura e instalada una capa de algodón de fibra de vidrio que se puede mover y ensamblar libremente |
| Puerta de trabajo |
2 conjuntos, tamaño de la puerta de trabajo: 700 × 2000 mm (W × H), equipado con bloqueo de presión, ventana de observación de vidrio; instalado en la parte delantera y trasera de la caja de operación de la entrada de aire izquierda |
| panel de pared |
Panel de pared de EPS, ancho efectivo 1150 mm, grosor total 50 mm, espesor de placa de acero de color: 0,426 mm, blanco, bordes de acero sellados en ambos lados; (lana de roca, PU opcional) |
| el techo |
Panel de pared de EPS, ancho efectivo 1150 mm, grosor total 50 mm, espesor de placa de acero de color: 0,426 mm, blanco, bordes de acero sellados en ambos lados; (lana de roca, PU opcional) tratamiento impermeable superior; |
| Iluminación |
Iluminación superior: 8 grupos × 4 piezas = 32 piezas de lámparas de 18 W
Iluminación ≥ 800Lux
|
|
Aire de maquillaje
Unidad
|
2 ventiladores de escape, potencia de un solo motor: 0,55 kW; caudal total: 20000 m3 / h, velocidad del viento sin carga: 0,25 m / s; amortiguador de ajuste manual del suministro de aire. |
|
Aire de escape
Unidad
|
1 ventilador de flujo axial de entrada única, potencia del motor único: 4KW; flujo total: 20000m3 /h, velocidad del viento sin carga: 0,25m/s; amortiguador de ajuste manual del escape. |
| Sistema de calefacción |
No hay calefacción |

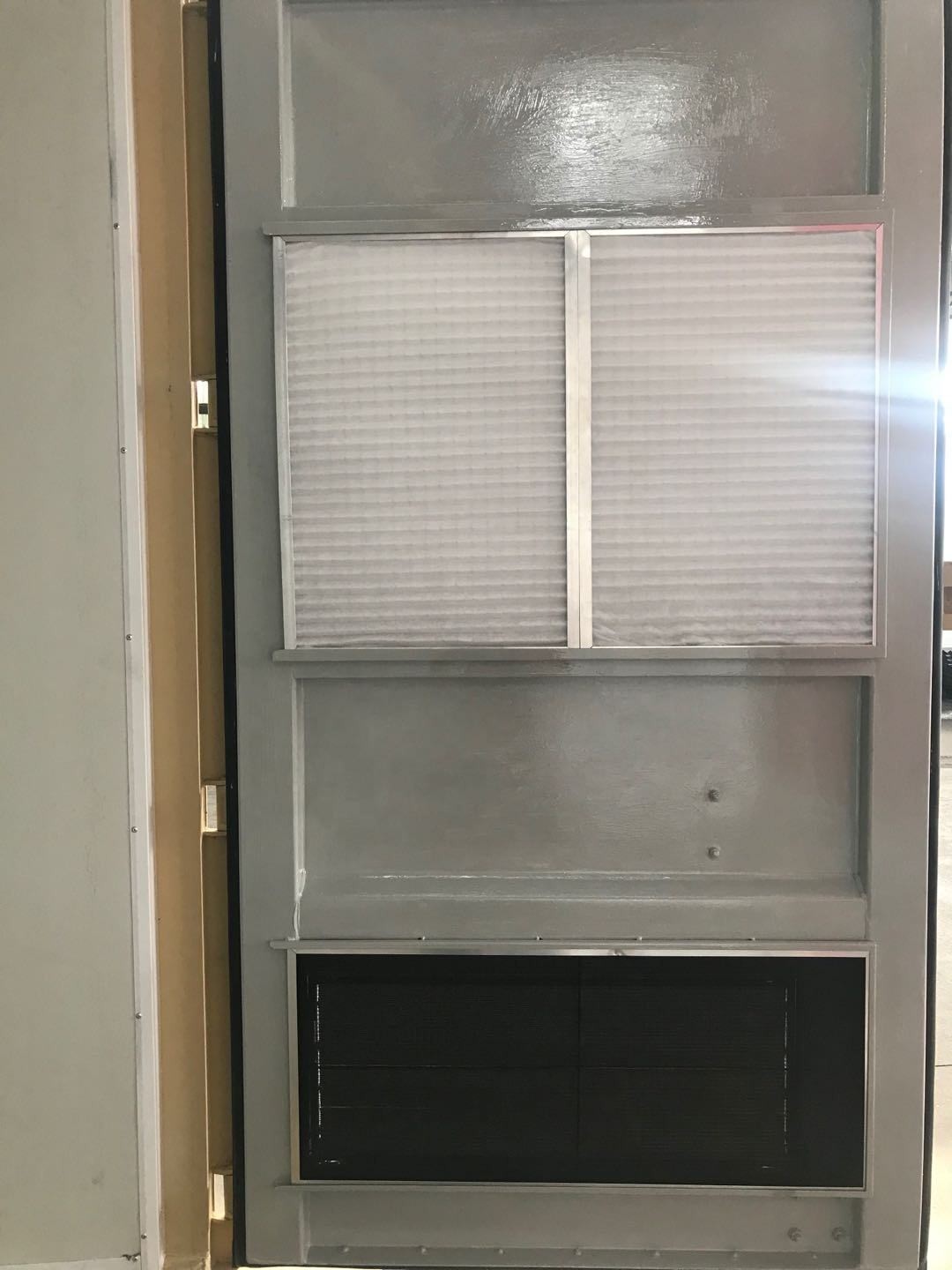

| sistema de filtración |
1- Algodón de filtro primario de suministro de aire: nivel EN 779: G3
2 Filtración de mantas de algodón resistentes a la pintura de fibra de vidrio: EN 779 Nivel: G3;
3Papel filtrante para niebla de pintura: EN 779 Nivel: G3;
|
|
El uso de la tecnología electrónica

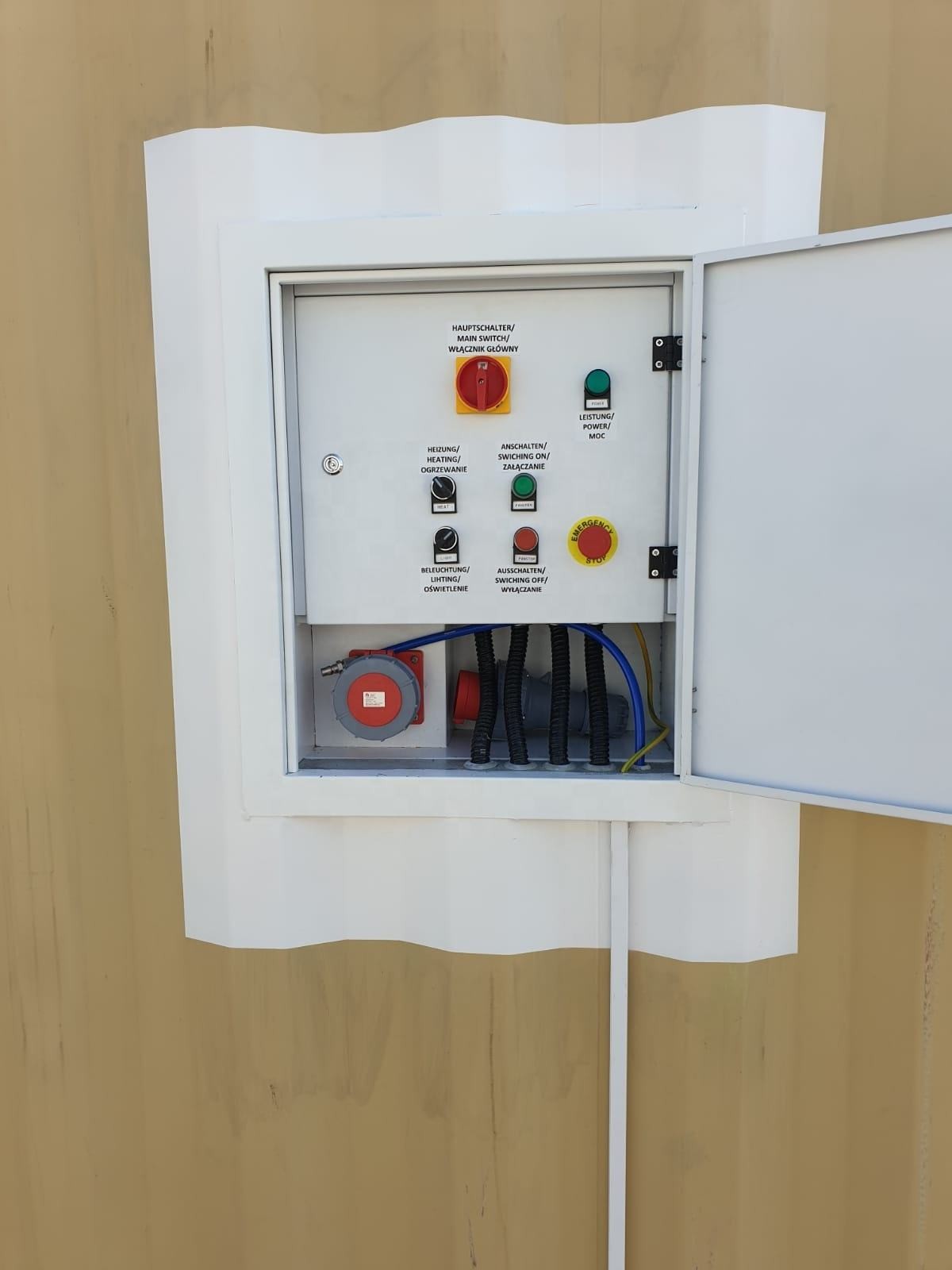

Sistema de control
|
Pintura de pulverización, interruptor de iluminación, luz indicadora de averías, regulador de temperatura, interruptor de alimentación, interruptor de parada de emergencia, temporizador, manómetro, alarma de presión |
|
Sistema de tuberías
|
El suministro de aire y el escape están equipados cada uno con 3 secciones de conductos de aire rectos de 7 00 x 7 00 x 1000 mm, una sección de 700 x 700 mm de codo 90° y una sección de 800 x 800 mm de codo 45°. |
| Potencia total |
8KW |
