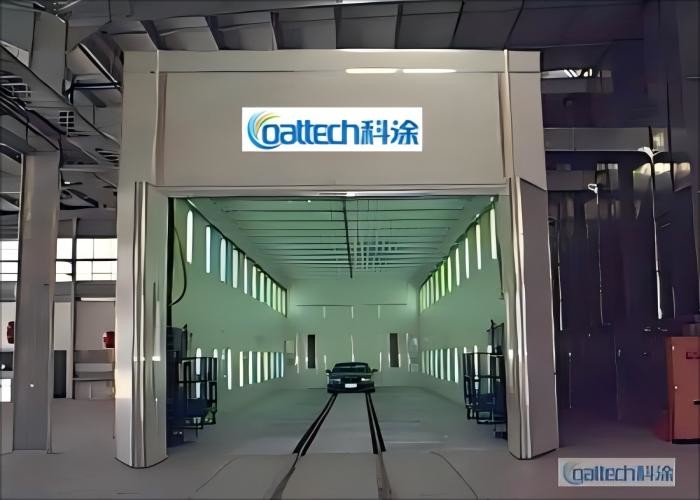

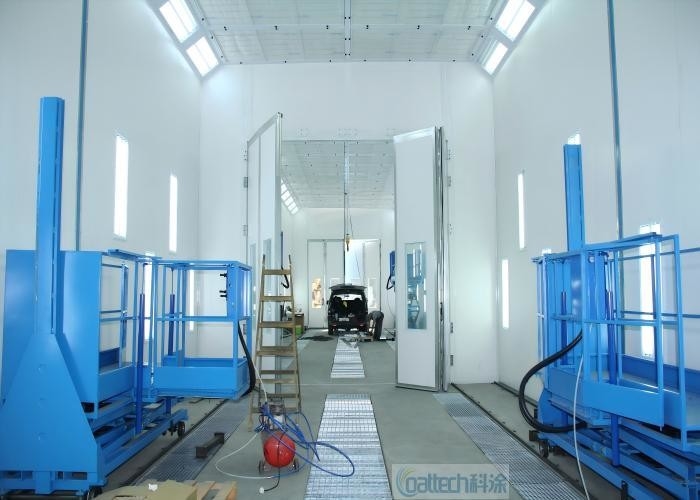

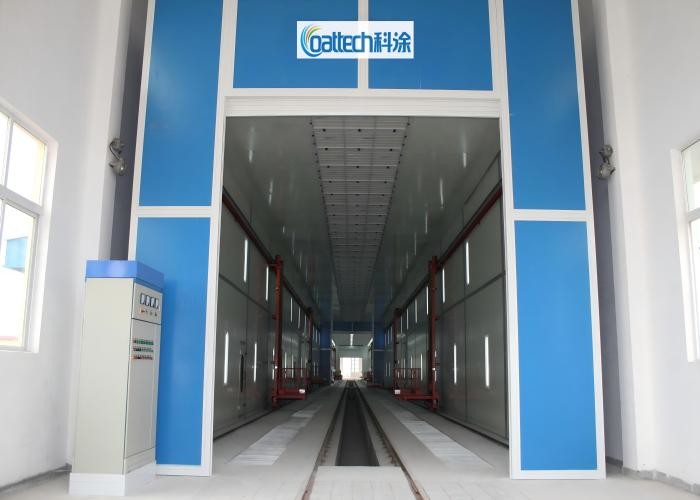

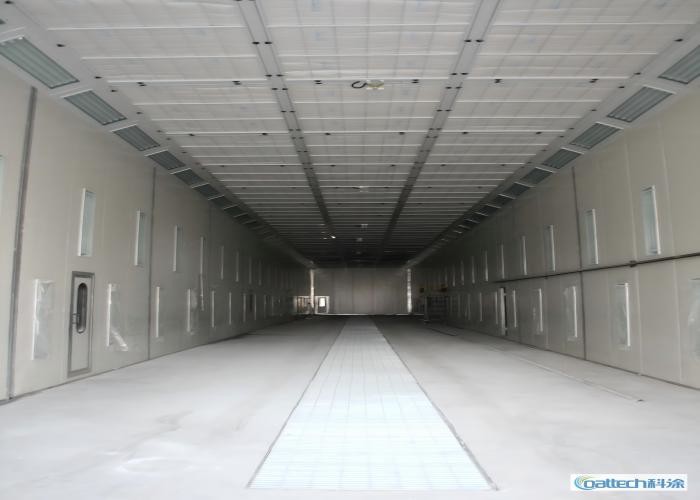

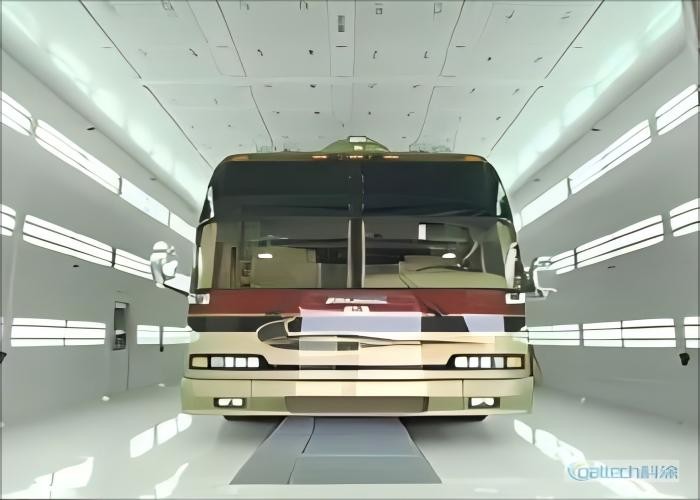

Equipo de pintura por aerosol y horneado para autobuses grandes y vehículos pesados

I. Parámetros básicos de diseño

Requisitos de dimensión

• Dimensiones mínimas recomendadas: longitud ≥ 15 m × anchura ≥ 6 m × altura ≥ 4,5 m (para autobuses de dos pisos o camiones extendidos).

• Diseño modular: estructura expandible para futuras ampliaciones (por ejemplo, estaciones de trabajo adicionales o mayor altura).

Materiales estructurales

• Marco de trabajo: estructura de acero galvanizado para resistencia a la corrosión y capacidad de carga dinámica.

• Paredes/techo: paneles de acero de color aislados de doble capa (núcleo de lana de roca) para aislamiento térmico y reducción del ruido.

• Piso: Suelos epoxi antiestáticos con textura antideslizante para evitar la acumulación de niebla de pintura.

II. Selección del equipo clave

Sistema de fumigación

• Medio ambiente libre de polvo: Filtración en tres etapas (filtros primarios + intermedios + de alta eficiencia, ≥ 98% de eficiencia).

• Equipo de pulverización: Armas de pulverización sin aire de alta presión (caudal ≥ 20 L/min) con boquillas ajustables para cubrir grandes áreas.

• Iluminación: tiras LED a prueba de explosión (iluminación ≥ 800 Lux) para garantizar un revestimiento uniforme.

Sistema de horno de curado

• Opciones energéticas:

  • Calentamiento por gas: ≥ 85% de eficiencia térmica, ideal para el funcionamiento continuo.

  • Calentamiento eléctrico: menor coste inicial pero mayores gastos operativos (dependiendo de las tarifas locales de electricidad).

• Control de la temperatura: precisión regulada por PID ±2°C, temperaturas de curado ajustables entre 60°C y 80°C en función de las especificaciones de pintura.

Sistema de ventilación

• Cálculo del flujo de aire: ≥ 100 intercambios de aire por hora (por ejemplo, 150.000 m3/h para un espacio de 30 m × 10 m × 5 m).

• Diseño de ahorro energético: Los dispositivos de recuperación de calor (por ejemplo, intercambiadores de calor) reducen el consumo de energía en ≥30%.

III. Seguridad y cumplimiento ambiental

Medidas de seguridad

• Diseño a prueba de explosiones: Equipamiento eléctrico y motores de ventilación con certificación ATEX/IECEx.

• Protección contra incendios: Rociadores automáticos + detectores de gases combustibles conectados al escape de emergencia.

• Protocolos de emergencia: Botones de parada de emergencia y vías de escape (ancho ≥ 1,2 m).

Requisitos medioambientales

• Tratamiento de los gases de desecho:Eliminación de COV: adsorción de carbón activado + combustión catalítica de RCO (eficiencia ≥ 90%).

• Filtración de partículas:Los limpiadores húmedos o los colectores de polvo de bolsas.

• Control del ruido: aislamiento acústico de los equipos (≤ 75 dB (A)).
