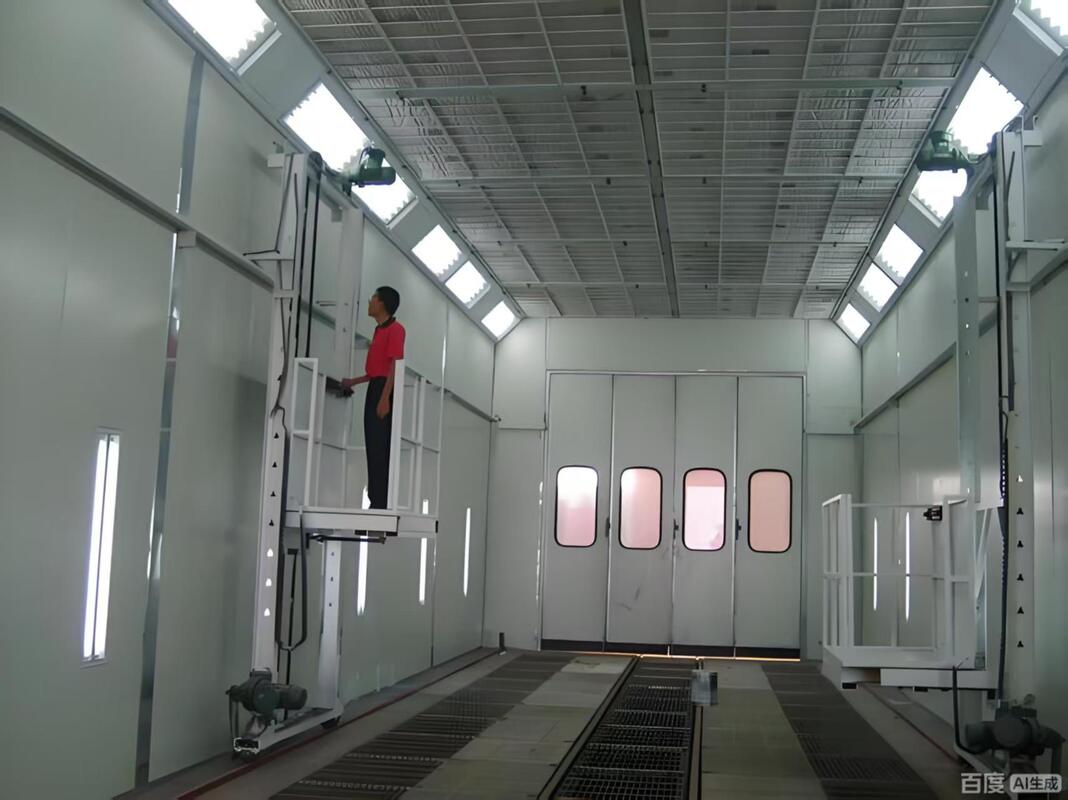

Cabina de pintura para automóviles con pulverización de lujo, gran puerta de vidrio, sala de pintura para automóviles
Entorno de trabajo y seguridad óptimos
Excelente iluminación: Proporciona iluminación ≥1000 Lux mediante una combinación de 80 lámparas LED a prueba de explosiones de 18W montadas en la parte superior y 88 a nivel de la cintura.
Sistema de control integrado: Un panel de control electrónico centralizado gestiona todas las funciones: pulverización, calefacción, horneado, temporizadores de secado, iluminación y parada de emergencia. Incluye controladores de temperatura, medidores (amperímetro, voltímetro, presión) y sistemas de alarma para una supervisión operativa completa.
Opciones de suelo y ventilación: Cuenta con un suelo enrejado con rejillas de hierro plano y acero retorcido (24 piezas) y ofrece una configuración opcional de escape en la pared lateral.
Ventajas:
Alto rendimiento: Diseñado para un calentamiento rápido y uniforme y un flujo de aire potente y equilibrado.
Calidad de acabado superior: La excelente iluminación y el aire ultra limpio y filtrado garantizan resultados de acabado de primer nivel.
Seguridad operativa: Construido con iluminación a prueba de explosiones, un sistema de filtración completo y monitorización electrónica completa.
Durabilidad y flexibilidad: Construido con materiales robustos y ofrece personalización en el tipo de calefacción, aislamiento y configuración de escape.
Eficiencia: Los controles automatizados y los sistemas de alta capacidad minimizan el tiempo de proceso y el desperdicio de energía.
El sistema de suministro y escape de aire de la cabina de pulverización incluye cuatro secciones de 1000 x 1000 x 1000 mm
conductos de aire rectos, una sección de codo de 90° de 1000 x 1000 mm y una sección de codo de 45° de 1000 x 1000 mm.
Este versátil sistema de tuberías garantiza una gestión del flujo de aire eficiente y flexible, adaptándose a diversas necesidades operativas.
El diseño robusto admite una ventilación y escape efectivos, manteniendo un entorno limpio y controlado dentro de la cabina de pulverización.
|
Interior
dimensión
|
15000 × 5000 × 5000 mm (L × An × Al) |
|
exterior
dimensión
|
15130 × 6890 × 5600 mm (L×An×Al) |
| Sótano |
Hay 2 filas de 30x4 de hierro plano + ⌀8 rejillas de suelo de acero retorcido (24 piezas) a ambos lados del suelo (escape opcional en la pared lateral) |
| puerta delantera |
Tamaño de la puerta: 4000 × 4600 mm (An×Al), puerta plegable de chapa metálica, 4 hojas de puerta, ventana de vidrio templado cuadrada, relleno: EPS. (El relleno se puede ajustar y la puerta se puede equipar con una persiana enrollable eléctrica) |
| puerta de trabajo |
2 juegos, tamaño de la puerta de trabajo: 800×2000 mm (An×Al), equipada con
bloqueo de presión y ventana de observación de vidrio
|
| panel de pared |
Panel de pared EPS, ancho efectivo 1150 mm, grosor total 70 mm,
grosor de la placa de acero de color: 0,426 mm, blanco, bordes de acero sellados en ambos lados; (Opcional lana de roca, PU)
|
| techo |
Panel de pared EPS, ancho efectivo 1150 mm, grosor total 50 mm,
grosor de la placa de acero de color: 0,426 mm, blanco, bordes de acero sellados en ambos lados; (Opcional lana de roca, PU)
|
| iluminación |
Iluminación superior: 20 grupos × 4 piezas = 80 piezas de lámparas de 18W
Iluminación de cintura: 22 grupos × 4 piezas = 88 piezas de tubos de lámparas de 18W, LED
tubos de lámparas, caja de luz a prueba de explosiones
Iluminación ≥1000Lux
|
|
Unidad de aire
instalación
|
Entrada de aire desde el lateral, escape desde la parte trasera, tubo cuadrado
soldadura + marco de aluminio en T, pintura blanca, máscara de tablero de lana de roca de 20 mm de espesor hecha a máquina de alta resistencia
|
|
Maquillaje
Unidad de aire
(2 grupos)
|
Cada grupo está equipado con 2 ventiladores centrífugos de doble entrada de rotor externo, potencia de un solo motor: 7,5 KW; flujo total: 40000 m3 /h, velocidad del viento sin carga: 0,25 m/s; amortiguador de ajuste neumático de suministro de aire, amortiguador neumático de arranque del ciclo. |
|
Agotado
Unidad de aire
(2 grupos)
|
Cada grupo está equipado con 1 ventilador centrífugo de doble entrada, transmisión por polea, potencia de un solo motor: 11KW; flujo total: 4000 m3 /h, velocidad del viento sin carga: 0,25 m/s; amortiguador de ajuste manual de escape. |
|
Sistema de calefacción
(2 juegos)
Cada grupo está equipado con un quemador diésel Riello RG5S con un
|
potencia calorífica máxima de 26.000KW; equipado con un horno de intercambio de calor de acero inoxidable 304; pintura de aumento de temperatura: 20°C (de 0°C a 20°C en estado de pulverización); pintura de horneado: 10-15 minutos (de 20° a 60ºС) condición de pintura. (Se puede seleccionar calefacción por gas natural, calefacción eléctrica
calefacción por tubo y calefacción por lámpara de infrarrojos)
sistema de filtrado
|
|
1. Algodón de filtro primario de suministro de aire: nivel EN 779: G3
56KW
|
3. Filtración de manta de algodón resistente a la pintura de fibra de vidrio: nivel EN 779: G3;
4. Filtración de partículas de carbón activado: adsorbe benceno y xileno en los gases de escape
Sistema de control electrónico
Pintura en aerosol, pintura en aerosol con calefacción, pintura de horneado, ajuste del tiempo de secado, interruptor de iluminación, luz indicadora de fallas, controlador de temperatura, interruptor de encendido, interruptor de parada de emergencia, temporizador, limitador de temperatura, amperímetro, voltímetro, manómetro, alarma de presión
|
| Sistema de tuberías |
Cada grupo de suministro y escape de aire está equipado con 4 secciones de 10 00 x 10 00 x 1000 mm de conductos de aire rectos, 1 sección de codo de 10 00 x 10 00 mm de 90° y 1 sección de codo de 10 00 x 10 00 mm de 45°; |
|
potencia total
56KW
|
La cabina de pulverización para automóviles de gran tamaño está diseñada para satisfacer diversas necesidades con especificaciones técnicas de primer nivel |
| y características adaptables. Las dimensiones interiores son 6900 × 3900 × 2650 mm (L × An × Al), (PODRÍA SER PERSONALIZADO) |
mientras que el exterior mide 7000 × 5350 × 3400 mm (L × An × Al). (PODRÍA SER PERSONALIZADO) El robusto sótano |
cuenta con un acopio de flexión de chapa galvanizada, soportado por tubos cuadrados y una rejilla de suelo, lo que garantiza una capacidad de carga general
de 2,4T, ajustable según sea necesario.
La puerta delantera principal, de 3000 × 2600 mm (An×Al), tiene tres hojas con ventanas de vidrio templado cuadradas y relleno de EPS.
Una puerta de trabajo adicional, de 800×2000 mm (An×Al), incluye un cierre de presión y una ventana de observación.
Los paneles de pared de EPS y el techo de chapa galvanizada de la cabina proporcionan un aislamiento robusto, con materiales opcionales disponibles.
El sistema de iluminación ofrece más de 1000Lux con 32 lámparas LED superiores y 16 de cintura. La unidad de aire gestiona eficientemente
la entrada y el escape, ayudados por un quemador Riello RG5S para una calefacción óptima. El sistema de filtración completo garantiza
un entorno de trabajo limpio, mientras que el sistema de control electrónico ofrece un control operativo preciso. La potencia total
el requisito es de 17kW. (PODRÍA SER PERSONALIZADO)
