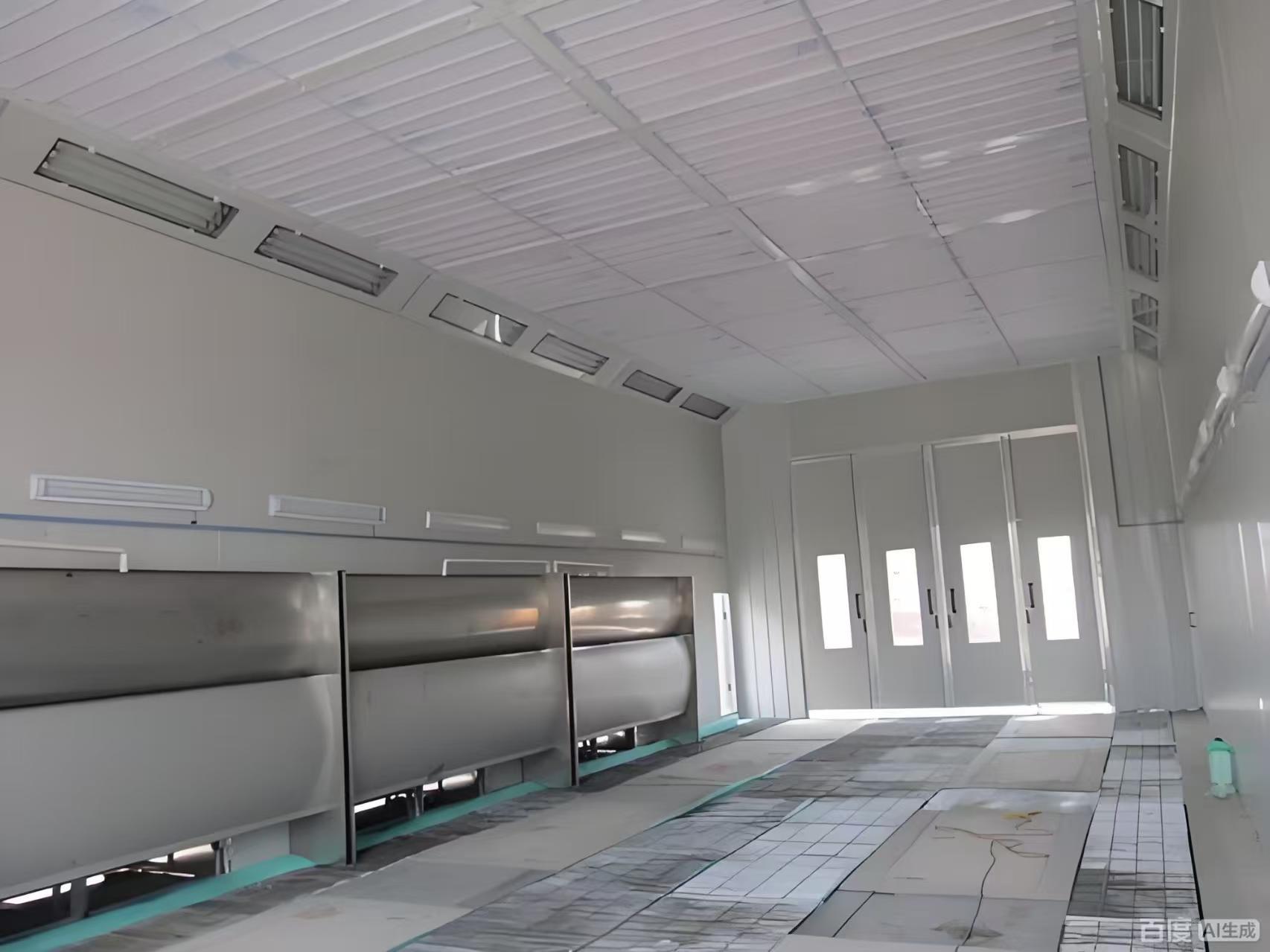

Cabina de pintura por pulverización diésel, gas, vapor, eléctrica, filtros de suelo y techo, armario de pintura
Especificaciones técnicas
Esta cabina de pintura a gran escala y con todas las funciones está diseñada para aplicaciones industriales profesionales de pintura, horneado y acabado de alto volumen. Su construcción robusta y sus sistemas avanzados garantizan un entorno controlado, seguro y eficiente.
1. Diseño estructural y dimensiones
Amplia área de trabajo: Ofrece un espacio de trabajo interno sustancial que mide 15.000 mm (L) × 5.000 mm (A) × 5.000 mm (H).
Construcción robusta: Construida con un panel sándwich EPS de 70 mm de espesor para la pared y un panel de techo EPS de 50 mm de espesor (con opciones de lana de roca o PU disponibles), acabado con acero de color blanco de 0,426 mm y bordes de acero sellados.
Accesibilidad: Cuenta con una gran puerta de acceso principal de 4 hojas (4.000 x 4.600 mm) y dos puertas de trabajo estándar (800 x 2.000 mm) con ventanas de observación y cierres de presión.
2. Sistema avanzado de flujo de aire y ventilación
Manejo de aire de alta capacidad: Equipado con dos unidades de aire de reposición independientes y dos unidades de aire de escape para un control ambiental preciso.
Suministro de aire: Flujo total de 40.000 m³/h a través de ventiladores centrífugos de rotor externo (2 motores de 7,5 KW por unidad).
Escape de aire: Flujo total de 4.000 m³/h a través de ventiladores centrífugos accionados por correa (2 motores de 11 KW).
Conductos versátiles: El sistema incluye múltiples conductos rectos de 1000x1000 mm, codos de 90° y 45°, lo que permite una disposición de tuberías flexible y eficiente para una gestión óptima del flujo de aire.
3. Filtración integral y control ambiental
Filtración de múltiples etapas: Un sistema de filtración de cuatro etapas garantiza la entrada de aire limpio y el escape seguro:
Filtro primario (G3)
Filtro de sub-alta eficiencia (F5)
Filtro de detención de pintura (G3)
Filtro de carbón activado para adsorber COV (benceno, xileno).
Potente sistema de calefacción: Dos sistemas independientes, cada uno con un quemador diésel Riello RG5S (salida máxima de 260.000 KW) y un intercambiador de calor de acero inoxidable. Capaz de elevar la temperatura de la cabina de 0°C a 20°C para pulverización y a 60°C para horneado en 10-15 minutos. (Opciones de gas natural/eléctrico/IR disponibles).
Entorno de trabajo y seguridad óptimos
Excelente iluminación: Proporciona una iluminación ≥1000 Lux a través de una combinación de 80 lámparas LED a prueba de explosiones de 18W montadas en la parte superior y 88 a la altura de la cintura.
Sistema de control integrado: Un panel de control electrónico centralizado gestiona todas las funciones: pulverización, calefacción, horneado, temporizadores de secado, iluminación y parada de emergencia. Incluye controladores de temperatura, indicadores (amperímetro, voltímetro, presión) y sistemas de alarma para una supervisión operativa completa.
Opciones de suelo y ventilación: Cuenta con un suelo enrejado con rejillas de hierro plano y acero retorcido (24 piezas) y ofrece una configuración de escape de pared lateral opcional.
Ventajas:
Integridad estructural robusta y construcción personalizable
Cerramiento de alta resistencia: La cabina está construida con paneles de pared con núcleo de EPS de 70 mm de espesor y paneles de techo de 50 mm de espesor, revestidos con acero pre-revestido de 0,426 mm con bordes totalmente sellados.Materiales opcionales como lana de roca o PU están disponibles para una mayor aislamiento y resistencia al fuego.
Acceso grande y funcional: Una amplia puerta principal de 4 hojas (4000×4600 mm) y dos puertas de servicio estándar (800×2000 mm)—equipadas con ventanas de vidrio templado y sellos de presión—permiten la entrada fácil de piezas de trabajo grandes mientras se mantiene un entorno hermético y seguro.
|
Interior
dimensión
|
15000 × 5000 × 5000 mm (L × A × A) |
|
exterior
dimensión
|
15130 × 6890 × 5600 mm (L×A×A) |
| Sótano |
Hay 2 filas de 30x4 de hierro plano + rejillas de suelo de acero retorcido ⌀8 (24 piezas) a ambos lados del suelo (escape de pared lateral opcional) |
| puerta delantera |
Tamaño de la puerta: 4000 × 4600 mm (A×A), puerta de chapa doblada, 4 hojas de puerta, ventana de vidrio templado cuadrada, relleno: EPS. (El relleno se puede ajustar y la puerta se puede equipar con una persiana enrollable eléctrica) |
| puerta de trabajo |
2 juegos, tamaño de la puerta de trabajo: 800×2000 mm (A×A), equipada con
cierre de presión y ventana de observación de vidrio
|
| panel de pared |
Panel de pared EPS, ancho efectivo 1150 mm, espesor total 70 mm,
espesor de la placa de acero de color: 0,426 mm, blanco, bordes de acero sellados en ambos lados; (Opcional lana de roca, PU)
|
| techo |
Panel de pared EPS, ancho efectivo 1150 mm, espesor total 50 mm,
espesor de la placa de acero de color: 0,426 mm, blanco, bordes de acero sellados en ambos lados; (Opcional lana de roca, PU)
|
| iluminación |
Iluminación superior: 20 grupos × 4 piezas = 80 piezas de lámparas de 18W
Iluminación de cintura: 22 grupos × 4 piezas = 88 piezas de tubos de lámparas de 18W, LED
tubos de lámparas, caja de luz a prueba de explosiones
Iluminación ≥1000Lux
|
|
Unidad de aire
instalación
|
Entrada de aire desde el lateral, escape desde la parte trasera, tubo cuadrado
soldadura + marco de aluminio en T, pintura blanca, máscara de tablero de lana de roca de 20 mm de espesor hecha a máquina de alta resistencia
|
|
Maquillaje
Unidad de aire
(2 grupos)
|
Cada grupo está equipado con 2 ventiladores centrífugos de doble entrada de rotor externo, potencia de un solo motor: 7,5 KW; flujo total: 40000m3 /h, velocidad del viento sin carga: 0,25 m/s; amortiguador de ajuste neumático de suministro de aire, amortiguador neumático de arranque del ciclo. |
|
Agotado
Unidad de aire
(2 grupos)
|
Cada grupo está equipado con 1 ventilador centrífugo de doble entrada, transmisión por polea, potencia de un solo motor: 11KW; flujo total: 4000m3 /h, velocidad del viento sin carga: 0,25 m/s; amortiguador de ajuste manual de escape. |
|
Calefacción
Sistema
(2 juegos)
|
Cada grupo está equipado con un quemador diésel Riello RG5S con un
potencia calorífica máxima de 26.000KW; equipado con un horno de intercambio de calor de acero inoxidable 304; aumento de temperatura pintura: 20°C (de 0°C a 20°C en estado de pulverización); pintura de horneado: 10-15 minutos (de 20° a 60ºС) estado de la pintura. (Se puede seleccionar calefacción por gas natural, calefacción eléctrica
calefacción por tubo y calefacción por lámpara de horneado infrarroja)
|
|
filtrado
sistema
|
1Algodón de filtro primario de suministro de aire: EN 779 nivel: G3
2 filtración de sub-alta eficiencia: viscosa tridimensional de profundidad total; EN799 nivel: F5,
3 Filtración de manta de algodón resistente a la pintura de fibra de vidrio: EN 779 Nivel: G3;
4. Filtración de partículas de carbón activado: adsorbe benceno y xileno en los gases de escape
|
| Sistema de control electrónico |
Pintura por pulverización, pintura por pulverización con calefacción, pintura de horneado, ajuste del tiempo de secado, interruptor de iluminación, luz indicadora de fallas, controlador de temperatura, interruptor de encendido, interruptor de parada de emergencia, temporizador, limitador de temperatura, amperímetro, voltímetro, manómetro, alarma de presión |
|
Tubería
sistema
|
Cada grupo de suministro y escape de aire está equipado con 4 secciones de conductos de aire rectos de 10 00 x 10 00 x 1000 mm, 1 sección de codo de 10 00 x 10 00 mm 90° y 1 sección de codo de 10 00 x 10 00 mm 45°; |
| potencia total |
56KW |
La cabina de pintura para automóviles de gran tamaño está diseñada para satisfacer diversas necesidades con especificaciones técnicas de primer nivel
y características adaptables. Las dimensiones interiores son 6900 × 3900 × 2650 mm (L × A × A), (PODRÍA SER PERSONALIZADO)
mientras que el exterior mide 7000 × 5350 × 3400 mm (L × A × A). (PODRÍA SER PERSONALIZADO) El robusto sótano
cuenta con un acopio de flexión de chapa galvanizada, soportado por tubos cuadrados y una rejilla de suelo, lo que garantiza una capacidad de carga general
de 2,4T, ajustable según sea necesario.
La puerta delantera principal, de 3000 × 2600 mm (A×A), tiene tres hojas con ventanas de vidrio templado cuadradas y relleno de EPS.
Una puerta de trabajo adicional, de 800×2000 mm (A×A), incluye un cierre de presión y una ventana de observación.
Los paneles de pared de EPS y el techo de chapa galvanizada de la cabina proporcionan un aislamiento robusto, con materiales opcionales disponibles.
El sistema de iluminación ofrece más de 1000Lux con 32 lámparas LED superiores y 16 de cintura. La unidad de aire gestiona eficientemente
la entrada y el escape, con la ayuda de un quemador Riello RG5S para una calefacción óptima. El sistema de filtración integral garantiza
un entorno de trabajo limpio, mientras que el sistema de control electrónico ofrece un control operativo preciso. El requerimiento de potencia total
es de 17kW.(PODRÍA SER PERSONALIZADO)
