Sistema de calefacción de automóviles diesel estándar Cubo de rociado de horno de pintura para pintura de automóviles
Ventajas:
Filtración de alta eficiencia y seguridad ambiental
Proceso de filtración en varias etapas:
La filtración primaria (G3) captura partículas más grandes en el aire.
La filtración secundaria (F5) garantiza un aire de admisión limpio.
Los filtros de retención de pintura (G3) atrapan las partículas de sobre rociado.
La filtración por carbón activado adsorbe los COV peligrosos, incluidos el benceno y el xileno, garantizando un escape compatible y respetuoso con el medio ambiente.
Control eficaz de contaminantes: la combinación de pisos con rejilla (24 secciones de rejilla de acero) y configuraciones opcionales de gases de escape en las paredes laterales evita la acumulación de humos y partículas,mantener la calidad del aire y la seguridad de los operadores.
Especificaciones técnicas

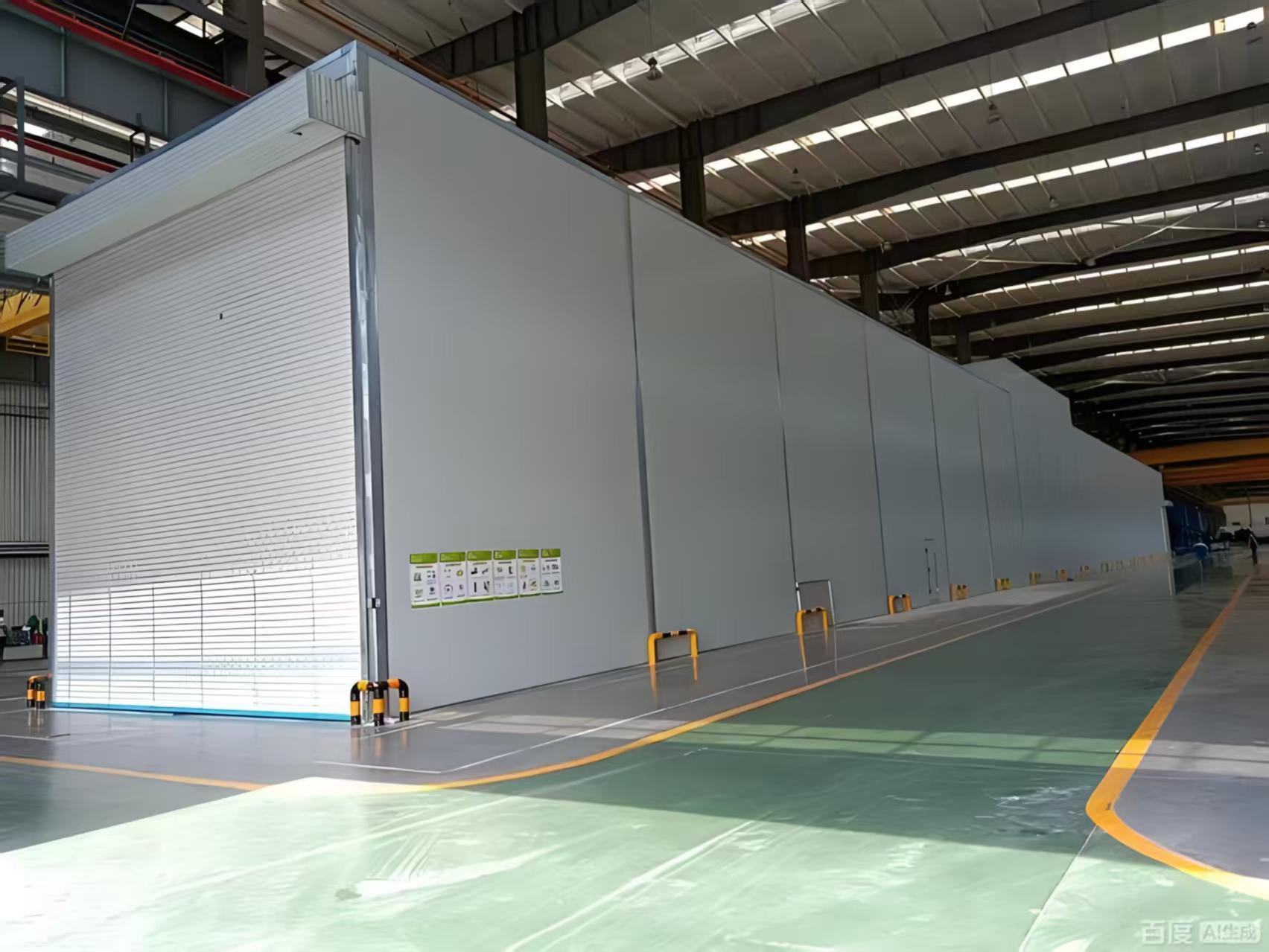

Esta cabina de pulverización a gran escala y con todas las características está diseñada para aplicaciones industriales profesionales de pintura, horneado y acabado de gran volumen.Su construcción robusta y sus sistemas avanzados aseguran una, ambiente seguro y eficiente.
1Diseño estructural y dimensiones
Área de trabajo espaciosa: ofrece un espacio de trabajo interno sustancial de 15.000 mm (L) × 5.000 mm (W) × 5.000 mm (H).
Construcción robusta: Construido con una pared de panel sandwich de EPS de 70 mm de espesor y un panel de techo de EPS de 50 mm de espesor (con opciones de lana de roca o PU disponibles), terminado con 0.Acero de color blanco de 426 mm y bordes de acero sellados.
Accesibilidad: Cuenta con una gran puerta de acceso principal de 4 hojas (4.000 x 4.600 mm) y dos puertas de trabajo estándar (800 x 2.000 mm) con ventanas de observación y cerraduras a presión.
2Sistema avanzado de aire y ventilación.
Manipulación de aire de gran capacidad: Equipado con dos unidades de aire de maquillaje independientes y dos unidades de aire de escape para un control ambiental preciso.
Suministro de aire: Flujo total de 40.000 m3/h a través de ventiladores centrífugos del rotor externo (2x motores de 7,5 kW por unidad).
Exhalación de aire: caudal total de 4.000 m3/h a través de ventiladores centrífugos accionados por correa (2x motores de 11 kW).
Ductos versátiles: El sistema incluye múltiples conductos rectos de 1000x1000 mm, codos de 90 ° y 45 °, lo que permite un diseño flexible y eficiente de la tubería para una gestión óptima del flujo de aire.
3. Filtración integral y control ambiental
Filtración en varias etapas: un sistema de filtración en cuatro etapas garantiza un aire de admisión limpio y un escape seguro:
Filtro primario (G3)
Filtro de baja eficiencia (F5)
Filtro de retención de pintura (G3)
Filtro de carbón activado para adsorción de COV (benceno, xileno).
Sistema de calefacción potente: dos sistemas independientes, cada uno con un quemador diesel Riello RG5S (260.000 KW de potencia máxima) y un intercambiador de calor de acero inoxidable.Capaz de elevar la temperatura de la cabina de 0°C a 20°C para la fumigación y a 60°C para la cocción en 10-15 minutos. (Las opciones de gas natural/eléctrico/IR están disponibles).
Ambiente de trabajo y seguridad óptimos
Excelente iluminación: proporciona una iluminación ≥ 1000 Lux a través de una combinación de 80 lámparas LED a prueba de explosión de 18W montadas en la parte superior y 88 a nivel de la cintura.
Sistema de control integrado: Un panel de control electrónico centralizado gestiona todas las funciones: fumigación, calefacción, horneado, temporizadores de secado, iluminación y parada de emergencia.mediciones (amímetros), voltímetro, presión) y sistemas de alarma para una supervisión operativa completa.
Opciones de piso y ventilación: Cuenta con un piso con rejilla de hierro plano y rejillas de acero retorcidas (24 piezas) y ofrece una configuración de escape de pared lateral opcional.
|
En el interior
Dimensión
|
Se aplicarán las siguientes medidas: |
|
el exterior
Dimensión
|
Se aplicarán los siguientes requisitos: |
| En el sótano. |
Hay 2 hileras de 30x4 de hierro plano + 8 grillas de suelo de acero retorcido (24 piezas) a ambos lados del suelo (exhalación de la pared lateral opcional) |
| puerta de entrada |
Tamaño de la puerta: 4000 × 4600 mm (W × H), puerta de flexión de chapa metálica, 4 hojas de puerta, ventana de vidrio templado cuadrado, relleno: EPS.y la puerta puede estar equipada con una persiana eléctrica) |
| Puerta de trabajo |
2 conjuntos, tamaño de la puerta de trabajo: 800×2000mm (W×H), equipado con
bloqueo de presión y ventana de observación de vidrio
|
| panel de pared |
Panel de pared de EPS, ancho efectivo de 1150 mm, grosor total de 70 mm,
espesor de la placa de acero de color: 0,426 mm, blanco, bordes de acero sellados en ambos lados (lana de roca, PU opcional)
|
| el techo |
Panel de pared de EPS, ancho efectivo de 1150 mm, grosor total de 50 mm,
espesor de la placa de acero de color: 0,426 mm, blanco, bordes de acero sellados en ambos lados (lana de roca, PU opcional)
|
| Iluminación |
Iluminación superior: 20 grupos × 4 piezas = 80 piezas de lámparas de 18 W
Iluminación de la cintura: 22 grupos × 4 piezas = 88 piezas de tubos de lámparas de 18 W, LED
tubos de lámparas, caja de luz a prueba de explosión
Iluminación ≥ 1000Lux
|
|
Unidad aérea
instalación
|
Entrada de aire desde el costado, escape desde la parte trasera, tubo cuadrado
soldadura + marco de aluminio, pintura blanca, máscara de cartón de lana de roca de 20 mm de espesor hecha a máquina de alta resistencia
|
|
El maquillaje
Unidad de aire
(2 grupos)
|
Cada grupo está equipado con 2 ventiladores centrífugos de doble entrada de rotor externo, potencia del motor único: 7.5KW; caudal total: 40000m3 / h, velocidad del viento sin carga: 0.25m/s; amortiguador de ajuste neumático de suministro de aire,el amortiguador neumático para arranque del ciclo . |
|
Estoy agotado.
Unidad de aire
(2 grupos)
|
Cada grupo está equipado con 1 ventilador centrífugo de doble entrada, accionamiento por polea, potencia del motor único: 11KW; caudal total: 4000m3 / h, velocidad del viento sin carga: 0,25m/s; amortiguador de ajuste manual de escape. |
|
Calentamiento
El sistema
(2 juegos)
|
Cada grupo está equipado con un quemador Diésel Riello RG5S con un
potencia térmica máxima de 26.000 kW; equipado con un horno de intercambio de calor de acero inoxidable 304; pintura de aumento de temperatura: 20°C (de 0°C a 20°C en el estado de pulverización); pintura para hornear:10-15 minutos (de 20° a 60oC) en estado de pintura. (calentamiento por gas natural, calefacción eléctrica
se puede seleccionar calefacción por tubo y calefacción por lámpara de horneado infrarroja)
|
|
filtración
sistema
|
1Algodón de filtro primario para el suministro de aire: Nivel EN 779: G3
2 filtración de bajo rendimiento: viscosa tridimensional de profundidad completa; nivel EN799: F5,
3 Filtración de mantas de algodón resistentes a la pintura de fibra de vidrio: EN 779 Nivel: G3;
4Filtración de partículas de carbono activado: adsorbe el benceno y el xileno en los gases de escape
|
| Sistema de control electrónico |
Pintura por aerosol, pintura por aerosol de calefacción, pintura para hornear, ajuste de tiempo de secado, interruptor de iluminación, luz de indicación de fallo, controlador de temperatura, interruptor de alimentación, interruptor de parada de emergencia, temporizador,Limitador de temperatura, amperiómetro, voltímetro, manómetro de presión, alarma de presión |
|
Línea de tuberías
sistema
|
Cada grupo de suministro y escape de aire estará equipado con 4 secciones de conductos de aire rectos de 10 00 x 10 00 x 1000 mm, una sección de 10 00 x 10 00 mm de codo 90° y una sección de 10 00 x 10 00 mm de codo 45°. |
| potencia total |
56KW |
La cabina de pulverización de automóviles de gran tamaño está diseñada para satisfacer diversas necesidades con especificaciones técnicas de primer nivel
Las dimensiones interiores son de 6900 × 3900 × 2650 mm (L × W × H), (puede ser personalizado)
mientras que el exterior mide 7000 × 5350 × 3400 mm (L × W × H).
Cuenta con una cubierta galvanizada de curvatura, soportada por tubos cuadrados y una rejilla de suelo, que garantiza una carga total
capacidad de 2.4T, ajustable según sea necesario.
La puerta principal de entrada, de 3000 × 2600 mm (W × H), tiene tres hojas con ventanas de vidrio templado cuadrado y relleno de EPS.
Una puerta de trabajo adicional, de tamaño 800 × 2000 mm (W × H), incluye un candado a presión y una ventana de observación.
Los paneles de pared de EPS y el techo de chapa galvanizada proporcionan un aislamiento robusto, con materiales opcionales disponibles.
El sistema de iluminación ofrece más de 1000Lux con 32 lámparas LED de la parte superior y 16 de la cintura.
El sistema de filtración integral garantiza que los gases de escape y de admisión se calientan de forma óptima con la ayuda de un quemador Riello RG5S.
El sistema de control electrónico ofrece un control operativo preciso.
El requerimiento es de 17 kW.
