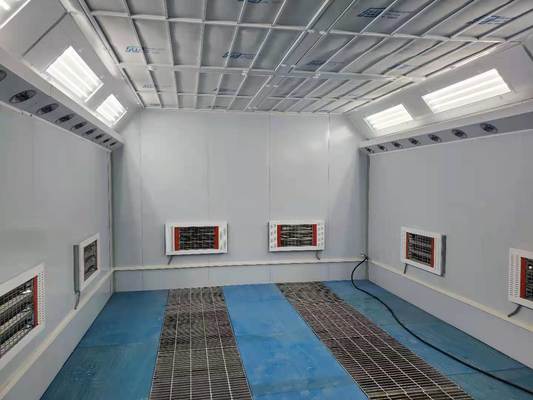

Modelo CT-800 Cabina Profesional de Pintura y Horneado Automotriz de Flujo Descendente Completo
Cerramiento de Repintado de Alto Rendimiento para Centros 4S y Aplicaciones OEM
Descripción General Técnica: El CT-800 está diseñado para proporcionar un entorno de repintado de Clase A utilizando un principio de flujo de aire de Flujo Descendente Completo real. A diferencia de los sistemas de flujo semi-descendente o de flujo cruzado, el CT-800 presuriza todo el pleno del techo, forzando el aire filtrado por HEPA verticalmente sobre el vehículo a una velocidad constante (0,25 – 0,35 m/s). Este flujo de aire laminar suprime instantáneamente el exceso de pulverización y las partículas en suspensión en el sistema de filtración del suelo, asegurando un acabado libre de contaminación, esencial para los revestimientos transparentes a base de agua y de alto contenido de sólidos.
Características Clave de Ingeniería:
-
Sistema de Gestión del Flujo de Aire:
-
Entrada: 2 ventiladores centrífugos turbo de 4KW (total 24.000 m³/h) con pre-filtración.
-
Plenum del Techo: Equipado con filtros de difusión fina EU5 (600G estándar) para asegurar una distribución uniforme del aire y capturar partículas de hasta 5 micras.
-
Extracción del Suelo: Base metálica completa con rejilla de flujo de aire generosa y filtros de parada de pintura de fibra de vidrio para capturar el exceso de pulverización pesado.
-
Ciclo Térmico de Alta Eficiencia:
-
Unidad de Calentamiento: Utiliza un genuino Quemador diésel Riello G20 italiano (o quemador de gas natural de encendido directo opcional) combinado con un intercambiador de calor de acero inoxidable de alta calidad (SUS304).
-
Rendimiento: Alcanza un ΔT de 60°C (por ejemplo, de 20°C a 80°C de temperatura de horneado) en aproximadamente 6–8 minutos con una eficiencia térmica >90%.
-
Aislamiento Estructural:
-
Paneles de Pared: Paneles entrelazados de 75 mm de espesor con lengüeta y ranura. Disponibles en EPS (Poliestireno) para aislamiento estándar o Lana de Roca (Lana Mineral) para una resistencia superior al fuego y retención térmica.
-
Revestimiento de Acero: Chapa de acero galvanizado prepintada de 0,476 mm.
-
Iluminación sin Sombras:
-
Techo: 32 tubos LED de 24W montados en un ángulo de 45°.
-
Paredes: 16 tubos LED de 24W montados horizontalmente a la altura de la cintura.
-
Salida: Iluminación garantizada de ≥1000 Lux con alto Índice de Reproducción Cromática (IRC) para una coincidencia de color precisa.
Tabla de Especificaciones Técnicas:
| Parámetro |
Detalles de la Especificación |
| Número de Modelo |
CT-800 (Tamaño de Coche Estándar) |
| Dimensiones Internas (L×A×H) |
6900 × 3900 × 2700 mm |
| Dimensiones Externas (L×A×H) |
7000 × 5350 × 3400 mm |
| Volumen de Flujo de Aire |
24.000 m³/h |
| Velocidad del Flujo de Aire (Vacío) |
0,25 – 0,35 m/s (Flujo Vertical) |
| Ventiladores de Entrada |
2 unidades × Ventiladores Turbo Centrífugos de 4KW |
| Ventilador de Escape |
1 unidad × Ventilador Centrífugo de 5,5KW |
| Sistema de Calentamiento |
Quemador diésel Riello G20 (200.000 Kcal/h) |
| Temperatura Máxima de Secado |
80°C |
| Material del Panel de Pared |
Panel sándwich de 75 mm EPS o Lana de Roca |
| Material del Panel del Techo |
Placas de Acero Galvanizado |
| Sistema de Filtración |
Pre-filtro, Filtro de Techo (EU5), Filtro de Suelo, Filtro de Carbón de Salida |
| Potencia Total |
Aprox. 15,5 KW (380V/50Hz/3P) |
Descripción Detallada del Producto
Descripción General del Producto Diseñada para talleres de carrocería modernos que requieren el cumplimiento de las regulaciones ambientales, nuestra Cabina de Pintura con Calentamiento Eléctrico ofrece una alternativa limpia, eficiente y segura a los quemadores diésel tradicionales. Esta cabina está diseñada para el repintado de superficies de alta calidad, adecuada para sedanes, SUV y furgonetas pequeñas.
¿Por Qué Elegir Calentamiento Eléctrico?
-
Temperatura Uniforme: Los intercambiadores de calor eléctricos proporcionan una curva de curado estable, esencial para prevenir defectos de pintura como la "piel de naranja" o el estallido de disolvente.
-
Bajo Mantenimiento: Sin boquillas de quemador que limpiar, sin filtros diésel que cambiar.
-
Rentable: Con el aumento del costo de los combustibles fósiles, el calentamiento eléctrico (especialmente cuando se combina con un uso específico) ofrece un costo operativo predecible.
Calidad de Construcción
-
Panel de Pared: Utilizamos espuma EPS de alta densidad (14 kg/m³) para un excelente aislamiento térmico.
-
Plenum: La cámara de presión estática superior es de acero galvanizado, diseñada para ecualizar la presión del aire a través de los filtros del techo para un flujo de aire perfectamente vertical (Flujo Descendente).
Aplicación Ideal para centros de servicio 4S, talleres de reparación de automóviles de alta gama y estudios de modificación de carrocería personalizados. Se puede integrar en un flujo de trabajo de Línea de Pintura más grande para la producción continua
5. Información de Embalaje y Envío
-
Embalaje: Embalaje de exportación estándar.
-
Vigas/marcos principales: Plástico de burbujas + Film estirable.
-
Paneles de pared: Protección de bordes + Film.
-
Piezas pequeñas (Luces, Tornillos, Bisagras): Cajas de cartón.
-
Carga de Contenedores: 1 Juego = Contenedor de 20GP (Desmontado).
-
Plazo de Entrega: 10-15 Días Laborables después del depósito.
Descripción Detallada del Producto
Solución Profesional de Acabado de Carrocería Diseñada para talleres y garajes profesionales, esta Cabina de Pintura con Calentamiento Eléctrico asegura un acabado impecable para todos los tipos de vehículos. Al eliminar el polvo y mantener temperaturas de horneado estables, puede aumentar el rendimiento y reducir el tiempo de pulido.
Eficiencia del Sistema de Calentamiento A diferencia de los quemadores diésel tradicionales, nuestro sistema de Calentamiento Eléctrico ofrece una alternativa más limpia y segura. Se calienta rápidamente (alcanzando 60°C en ~10-15 minutos) y mantiene una curva de temperatura constante, esencial para pinturas a base de agua y a base de disolvente.
Tecnología de Filtración de Aire
-
Filtro Primario: Captura gránulos grandes >10μm.
-
Filtro de Techo: El filtro adhesivo CC-600G de alta eficiencia captura partículas >5μm.
-
Filtro de Suelo: El filtro de parada de pintura de fibra de vidrio asegura que el exceso de pulverización quede atrapado.
-
Filtro de Escape: El carbón activado ayuda a reducir los olores y las emisiones de COV (respetuoso con el medio ambiente).
Seguridad y Durabilidad La cabina está construida con paneles EPS resistentes a las llamas y un marco de acero galvanizado. El panel de control cuenta con protección contra sobrecargas, alarma de fallo de fase y un botón de parada de emergencia para garantizar la seguridad del operador en todo momento.
Embalaje y Envío
-
Embalaje: Embalaje plano de exportación estándar. Vigas y paneles envueltos en film de burbujas; componentes pequeños en cajas de cartón.
-
Carga: 1 juego cabe en un contenedor de 20GP (dependiendo de la configuración), o 2 juegos en un contenedor de 40HQ.
-
Plazo de Entrega: 15-20 Días después del depósito.
-
Garantía: 12 Meses (Piezas principales).
Preguntas Frecuentes (FAQ)
P: ¿Puede esta cabina manejar pinturas a base de agua? A: Sí. Para pinturas a base de agua, recomendamos agregar las "Boquillas de Secado en Esquina" opcionales y actualizar el sistema de velocidad del aire para acelerar la evaporación.
P: ¿Cuál es el período de garantía? A: Ofrecemos una garantía de 1 año en la estructura principal y los componentes eléctricos (ventiladores, caja de control). Los consumibles (filtros, lámparas) no están incluidos.
P: ¿Es difícil de instalar? A: No. Proporcionamos un dibujo de instalación 3D detallado y una guía de video paso a paso. La estructura utiliza un sistema modular de "inserción y bloqueo".
P: ¿Puede personalizar el voltaje para mi país? A: Sí, aunque el estándar es 380V/50Hz, podemos personalizar los motores y los elementos calefactores para 220V/60Hz, 415V o 480V según la red eléctrica local.
