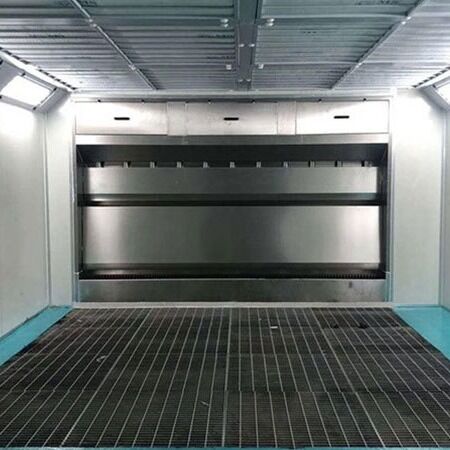

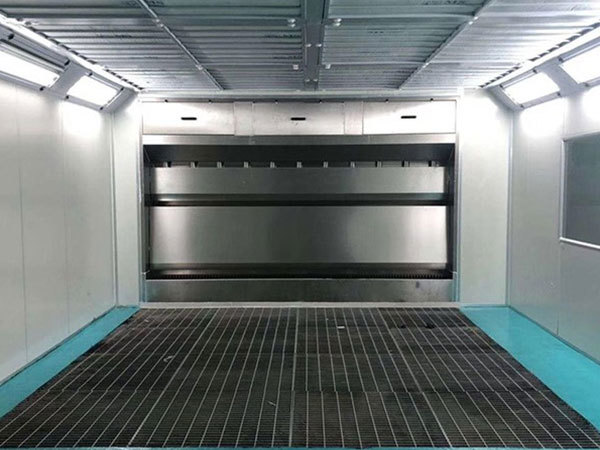

Cabina de pulverización industrial de filtro seco de cara abierta serie CT-D

Serie CT-D Industrial de superficie abierta de filtro seco de la cabina de pulverización

Gabinete de filtración en seco modular para acabados de madera, metal y compuestos

Resumen técnico:La serie CT-D es un gabinete de pulverización modular de frente abierta diseñado para aplicaciones industriales donde la filtración de agua es poco práctica.Matriz de filtración seca de dos etapaspara capturar grandes volúmenes de sobre rociado de pintura manteniendo un flujo de aire constante.El sistema está diseñado para proteger la zona de respiración del operador y garantizar que el aire de escape cumpla con las normas ambientales de partículas.

Características de ingeniería clave:

1. Mecánica de filtración de dos etapas:

   • Fase 1 (separación por inercia):El banco de filtros primario utiliza filtros de cartón plegados en forma de V (a menudo llamado estilo "Andreae").las partículas de pintura más pesadas no pueden dar la vuelta y quedan atrapadas en los bolsillos profundosEsta etapa se ocupa de la mayor parte de la carga (hasta 15 kg de capacidad de retención por m2).

   • Fase 2 (captura):Una capa secundaria de medios de "parada de pintura" de fibra de vidrio de alta densidad asegura la captura de nieblas más finas que pasan la primera etapa, protegiendo las palas del ventilador de escape de la acumulación.

2. Control del aire a prueba de explosión:

   • Para evitar la ignición de los vapores inflamables del disolvente, el sistema utilizaVentiladores axiales accionados por cinturónen el que esté montado el motor eléctricoen el exteriorEl flujo de aire.Los motores clasificados como ex-proof (zona 1/2)se utilizan.

3. Diseño estructural modular:

   • Construido con paneles de acero galvanizado de 1,2 mm con un acabado recubierto de polvo.El diseño modular del panel permite anchos personalizados que van desde 2 metros hasta 6+ metros para acomodar diferentes tamaños de piezas de trabajo.

4. Iluminación integrada

   • Las luminarias LED a prueba de explosión están integradas en el techo superior del dosel, proporcionando ≥ 800 Lux directamente sobre el área de trabajo sin crear sombras.

Cuadro de especificaciones técnicas (modelo CT-D3000 - ancho de 3 metros):
