Cabina de pintura en spray de apertura superior personalizada para Transformers | CoatTech

Cantidad Mínima De Pedido:	1
Precio:	USD8000-USD12000/SET
Embalaje Estándar:	Con cine regular y cartón
Período De Entrega:	15 días después del depósito
Método De Pago:	T/T
Capacidad De Suministro:	30 juegos/mes

Información detallada

Descripción del Producto

Información detallada

Lugar de origen

Porcelana

Nombre de la marca

CoatTech

Certificación

Número de modelo

Cabina de pintura en aerosol de apertura superior para transformadores

Fuente de alimentación::

380V/50Hz/3ph u otra opción

Uso de energía::

Diesel, gas, vapor, electricidad u otra opción

Puerta principal::

Estilo pliegue o estilo de rodadura eléctrica

Solicitud::

Autobús/camión u otros productos metálicos

Fuentes de energía::

Agua, electricidad, gas

Revestimiento:

10-50um

Nivel de ruido:

≤80db

Material:

Acero

Pintura de automóviles, pintura de muebles, pintura industrial

Sistema de calefacción:

El quemador de la marca Riello

Resaltar:

cabina de pintura en spray de apertura superior personalizada

cabina de pintura en spray para transformadores con garantía

cabina de pintura en spray CoatTech

Descripción del Producto

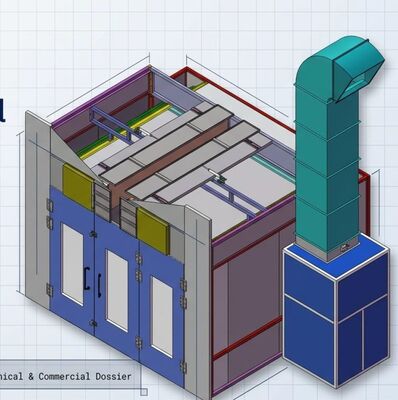

Cabina de Pintura Personalizada con Apertura Superior para Transformadores Pesados: Una Historia de Éxito en Arabia Saudita

Introducción En CoatTech, nos especializamos en resolver desafíos complejos de recubrimiento industrial. Recientemente, nos asociamos con Nal Gulf Machine Tools, un destacado revendedor en Arabia Saudita, para diseñar y fabricar una cabina de pintura especializada a gran escala. El proyecto requirió un enfoque único para acomodar el tamaño masivo de los transformadores industriales y las restricciones específicas de las instalaciones del cliente.

El Desafío: Manejo de Carga Pesada El recubrimiento de transformadores industriales presenta un desafío logístico. Debido a su inmenso tamaño y peso, maniobrar estas piezas de trabajo en una cabina de pintura estándar con entrada lateral es muy ineficiente y, a veces, imposible. El cliente dependía en gran medida de los sistemas de grúas aéreas existentes para mover sus transformadores. Necesitaban un entorno de pintura de alto rendimiento que no obstaculizara sus operaciones de grúa ni requiriera una revisión completa del flujo de trabajo de sus instalaciones.

La Solución CoatTech: Diseño de Precisión con Apertura Superior Para cumplir con estos exigentes requisitos, nuestro equipo de ingeniería desarrolló una cabina de pintura personalizada con apertura superior.Cabina de Pintura con Apertura Superior. Esta configuración innovadora permite que los transformadores pesados se bajen de forma segura y precisa directamente en el área de trabajo utilizando las grúas aéreas existentes del cliente.

Una vez que la pieza de trabajo está en su lugar, el mecanismo especializado del techo se cierra de forma segura, creando un entorno aislado y controlado que cumple con los más altos estándares para pintura y ventilación industrial.

Cabina de pintura en spray de apertura superior personalizada para Transformers | CoatTech 0

Puntos Clave del Proyecto

1. Integración Perfecta con Grúa: El diseño de carga superior elimina por completo la necesidad de complejas maniobras a nivel del suelo, reduciendo drásticamente los tiempos de carga y descarga.

2. Capacidad a Gran Escala: Diseñada con amplias dimensiones interiores adaptadas específicamente para albergar transformadores industriales de gran tamaño.

3. Gestión Superior del Flujo de Aire: La cabina garantiza una captura y extracción óptima del exceso de pintura, garantizando un acabado impecable y manteniendo un entorno seguro y limpio para los operadores.

4. Optimización de Instalaciones: Al adaptarse al equipo de elevación aéreo existente, la solución maximizó el espacio útil de las instalaciones del cliente sin requerir costosas modificaciones estructurales en su edificio.

Cabina de pintura en spray de apertura superior personalizada para Transformers | CoatTech 1

Especificaciones Técnicas:

Especificaciones Técnicas para Cabina de Pulverización de Transformadores con Apertura Superior
Modelo: Cabina de Pulverización Personalizada con Apertura Superior (Adaptada para Operación con Grúa Pluma)
Componente / Parámetro	Especificaciones Detalladas
Dimensiones Internas	4400 x 3700 x 3500 mm (L x An x Al)
Dimensiones Externas	4520 x 5300 x 4500 mm (L x An x Al)
Foso de Extracción Descendente	Diseño de foso central. Dimensiones: 4000 x 3000 mm, Profundidad: 800 mm. Soportado por un marco de tubo cuadrado. Cubierto con rejillas de alta resistencia de hierro plano de 30 x 4 mm. Capacidad de carga: 500 KG/m².
Puertas Principales de Entrada/Salida	Diseño de paso (delantero y trasero). Apertura de puerta: 3000 x 3200 mm (An x Al). Puertas plegables con marco de tubo cuadrado y revestimiento de placa de acero de color. Aislamiento de núcleo de PU. Cuenta con ventanas de observación de vidrio templado cuadrado y cerraduras de presión mecánicas en los paneles centrales. Pueden usarse como puertas de acceso para personal.
Paneles de Pared	Iluminación superior: 2 filas (4 juegos x 4 tubos = 16 piezas de tubos de 18W). Iluminación lateral: 2 filas (4 juegos x 4 tubos = 16 piezas de tubos de 18W). Utiliza tubos LED T8 dedicados para cabinas de pulverización alojados en luminarias a prueba de explosiones IP65. Iluminancia total: ≥ 1000 LUX.
Sistema de Iluminación	Iluminación superior: 2 filas (4 juegos x 4 tubos = 16 piezas de tubos de 18W). Iluminación lateral: 2 filas (4 juegos x 4 tubos = 16 piezas de tubos de 18W). Utiliza tubos LED T8 dedicados para cabinas de pulverización alojados en luminarias a prueba de explosiones IP65. Iluminancia total: ≥ 1000 LUX.
Cámara de Pleno	Dimensiones: 4400 x 3700 x 500 mm (L x An x Al). Soportado por soportes de tubo cuadrado. Cuenta con marcos de filtro con recubrimiento en polvo doblados de chapa metálica en la parte inferior y una red de soporte en la parte superior. (Para Grúa Pluma)

	El techo presenta una ranura de acceso de 500 mm de ancho a lo largo de toda la longitud, diseñada para el paso de la cadena/polipasto de la grúa pluma. La ranura está equipada con amortiguadores neumáticos a ambos lados (normalmente abiertos, se cierran automáticamente cuando comienza la pintura para garantizar el sellado y la presión negativa). (Para Grúa Pluma)

	Unidad de Gabinete Estructura de tubo cuadrado soldada, configuración montada lateralmente. Unidad de Suministro de Aire
Equipada con 1 juego de ventilador centrífugo de doble entrada (accionado por correa).	Motor a prueba de explosiones
potencia: 5.5 KW. Modelo de ventilador: TAE-500H. Volumen total de aire: 20,000 m³/h (Aprox. 11,770 CFM). Cuenta con un amortiguador de ajuste manual con manija giratoria.	Unidad de Extracción de Aire Equipada con 1 juego de ventilador centrífugo de doble entrada (accionado por correa). Motor a prueba de explosiones

potencia: 7.5 KW. Modelo de ventilador: TAE-450H. Volumen total de aire: 20,000 m³/h (Aprox. 11,770 CFM). Cuenta con un amortiguador de ajuste manual con manija giratoria para el aire de escape.
Sistema de Filtración	1. Filtro Primario de Suministro de Aire:
EN 779 Clase G3.	4. Filtro de Carbón Activado: Carbón activado granular específicamente para adsorber COVs (benceno, xileno, etc.) para una emisión de humos externa nula. 3. Filtro de Fibra de Vidrio Anti-Pintura:
Instalado tanto en el foso del suelo como en la parte inferior del gabinete de extracción. Lado de entrada de aire verde, lado de salida de aire blanco; EN 779 Clase G3.	4. Filtro de Carbón Activado: Carbón activado granular específicamente para adsorber COVs (benceno, xileno, etc.) para una emisión de humos externa nula. Sistema de Control Eléctrico
Panel de control con relés convencionales y botones pulsadores. Incluye: interruptores de pintura/iluminación, indicador de falla y alarma, interruptor de alimentación principal, botón de parada de emergencia y manómetro (Manómetro).	Sistema de Conductos Incluye 3 secciones de conductos de extracción de 700 x 700 x 1000 mm, 1 codo de 90° y 1 codo de 45°.

	Capacidad Total de Potencia 14 KW

	Documentos Incluidos Manual de mantenimiento, diagramas de cableado eléctrico, certificado de conformidad, lista de empaque y planos de diseño 3D.

	Observaciones y Garantía 1. La garantía del equipo es de 1 año. El proveedor ofrece servicio gratuito para problemas de calidad durante este período. Los servicios de pago están disponibles después de que expire la garantía.
2. Los consumibles (tubos de iluminación, filtros) y los daños inducidos por el hombre están excluidos de la garantía.	Contáctenos Hoy
¿Listo para optimizar su proceso de recubrimiento de equipos pesados?	Contacte a
Tim	, Gerente de Ventas y Marketing de Ultramar, para discutir sus requisitos de cabina de pulverización personalizada y obtener una consulta técnica.
