Superbake Industrial Paint Booth KT-PQ-III-PLUS CoatTech es una empresa que trabaja en el campo de la pintura.

Cantidad Mínima De Pedido:	1
Precio:	USD8000-USD12000/SET
Embalaje Estándar:	Con cine regular y cartón
Período De Entrega:	15 días después del depósito
Método De Pago:	T/T
Capacidad De Suministro:	30 juegos/mes

Información detallada

Descripción del Producto

Información detallada

Lugar de origen

Porcelana

Nombre de la marca

CoatTech

Certificación

Número de modelo

Cabina de pintura en aerosol de apertura superior para transformadores

Fuente de alimentación::

380V/50Hz/3ph u otra opción

Uso de energía::

Diesel, gas, vapor, electricidad u otra opción

Puerta principal::

Estilo pliegue o estilo de rodadura eléctrica

Solicitud::

Autobús/camión u otros productos metálicos

Fuentes de energía::

Agua, electricidad, gas

Revestimiento:

10-50um

Nivel de ruido:

≤80db

Material:

acero

Pintura de automóviles, pintura de muebles, pintura industrial

Sistema de calefacción:

El quemador de la marca Riello

Descripción del Producto

Cabina de pintura industrial Superbake (Modelo: KT-PQ-III-PLUS) | Servicio pesado y a prueba de explosiones

Meta descripción: Diseñado para vehículos comerciales pesados y piezas industriales grandes. La cabina de pintura CoatTech Superbake cuenta con iluminación a prueba de explosiones IP65, HVAC avanzado y opciones de calefacción dual. Obtenga una solución llave en mano hoy.

Descripción general del producto

La cabina de pintura industrial CoatTech Superbake (modelo: KT-PQ-III-PLUS) es una solución de acabado de superficies premium a gran escala diseñada para aplicaciones industriales de alta capacidad. Con una amplia dimensión interna de 8000 × 5000 × 4500 mm, este stand está diseñado específicamente para albergar vehículos comerciales pesados, grandes componentes aeroespaciales y maquinaria industrial de gran tamaño.

Diseñado para cumplir con los estrictos estándares ambientales y de seguridad de los mercados globales (incluidos Medio Oriente y Europa), el KT-PQ-III-PLUS integra iluminación a prueba de explosiones IP65, un sistema de filtración de 4 etapas de alta eficiencia y una unidad HVAC personalizable. Ya sea que necesite un quemador diésel Riello de alto rendimiento o un sistema de calefacción eléctrico robusto, esta cabina ofrece tiempos de curado rápidos y acabados impecables.

Características principales y ventajas

Máxima seguridad (diseño a prueba de explosiones): Equipado con cajas de luz LED IP65 a prueba de explosiones y juntas de sellado de doble capa, lo que garantiza el cumplimiento en entornos industriales de alto riesgo.

Curado térmico rápido: alcance temperaturas de horneado (de 20 ℃ a 60 ℃) en solo 10 a 15 minutos. Elija entre el quemador diésel Riello G20 líder en la industria (con un intercambiador de calor de acero inoxidable 304 de 200 KW) o un sistema de calefacción eléctrica de acero inoxidable de 72 KW.

Gestión inteligente del flujo de aire: impulsado por dos ventiladores centrífugos de entrada de rotor externo de 7,5 KW y un ventilador de extracción de 11 KW, que generan un enorme flujo de aire de 40 000 m³/h. Cuenta con amortiguadores eléctricos Belimo de precisión para una transición perfecta entre los modos de pulverización y horneado.

Integridad estructural de servicio pesado: Construido con paneles de pared aislados de EPS de alta resistencia de 70 mm y un marco de puerta frontal reforzado (4400 × 4400 mm) capaz de soportar un uso industrial pesado continuo.

Filtración ecológica de 4 etapas: incorpora filtros con clasificación EN 779 G3/F5 y un filtro granular de carbón activo para absorber eficazmente los COV, el benceno y el xileno, lo que garantiza un escape limpio y un entorno respiratorio seguro para los operadores.

Superbake Industrial Paint Booth KT-PQ-III-PLUS CoatTech es una empresa que trabaja en el campo de la pintura. 0

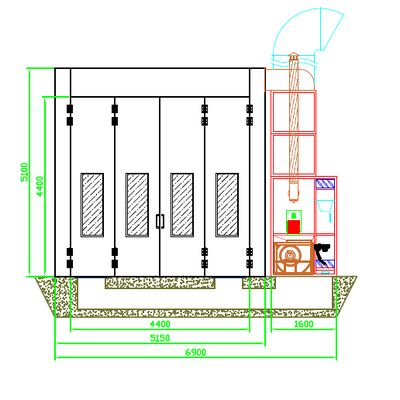

Especificaciones técnicas

Parámetro / Componente	Detalles de la especificación
Tamaño interior	8000 × 5000 × 4500 mm (largo × ancho × alto)
Tamaño exterior	8135 × 6900 × 5100 mm (largo × ancho × alto)
Foso Civil / Piso	Se requieren 2 fosos en el medio del stand. Tamaño: 760 × 6900 mm, Profundidad: 800 mm. Revestido con rejillas planas de acero de 30x4, capacidad de carga: 500 kg/m².
Puerta principal	4400 × 4400 mm (ancho × alto); Puerta curvable de chapa con marco de tubo cuadrado, relleno de material central de EPS. Equipado con ventanas de observación de vidrio templado. Alta resistencia estructural, fácil de abrir y cerrar.
Puerta de personal/servicio	800 × 2000 mm (ancho × alto); 1 unidad ubicada en el frente derecho. Equipado con un bloqueo automático de alivio de presión y una ventana de observación de vidrio templado.
Paneles de pared	Paneles de pared de EPS aislados de alta resistencia. Ancho efectivo: 1150 mm, Espesor total: 70 mm. Chapa de acero de 0,426 mm de espesor color blanco por ambas caras con núcleo de EPS.
Paneles de techo	Paneles de techo de EPS aislados de alta resistencia. Ancho efectivo: 1150 mm, Espesor total: 50 mm. Chapa de acero de 0,426 mm de espesor color blanco por ambas caras con núcleo de EPS.
Sistema de iluminación	Iluminación superior (2 filas): 10 juegos × 4 piezas = 40 piezas de tubos de 22 W. Iluminación lateral (2 filas): 10 juegos × 4 piezas = 40 piezas de tubos de 22 W. Tubos LED T8 dedicados para cabinas de pintura. Cajas de luz a prueba de explosiones IP65. Iluminancia ≥ 1000 LUX.
Plenum (cámara de presión estática)	8000 × 5000 × 600 mm (largo × ancho × alto); Soporte de tubo cuadrado. La parte inferior cuenta con un marco de filtro de chapa de metal con recubrimiento en polvo y una red de soporte de filtro superior.
Unidad de gabinete	Armario soldado de tubo cuadrado, situado en el lado derecho.
Gabinete de entrada de aire (ventilación)	2 unidades de ventiladores centrífugos de doble aspiración de rotor exterior. Potencia por motor: 7,5 KW. Modelo de ventilador: YDW-5.6M. Caudal de aire total: 40.000 m³/h. Velocidad del aire en vacío: 0,25 m/s. Equipado con compuerta eléctrica Belimo para entrada de aire y compuerta neumática para circulación.
Gabinete de aire de escape	1 unidad de ventilador centrífugo de doble aspiración, accionado por correa. Potencia del motor: 11 KW. Modelo de ventilador: TAE-710H. Caudal de aire total: 40.000 m³/h. Equipado con amortiguador de escape ajustable manual/eléctrico.
Sistema de calefacción: Opción 1 (Diesel)	Quemador diésel Riello G20. Intercambiador de calor de acero inoxidable 304 de 200 KW. Pulverizar sin calentar. Hornear: Calienta de 20 ℃ a 60 ℃ en 10-15 minutos.
Sistema de calefacción: Opción 2 (eléctrico)	Tubos calefactores eléctricos de acero inoxidable. 304 tubos de acero inoxidable (3 KW por tubo, 24 tubos en total, potencia total 72 KW). Pulverizar sin calentar. Hornear: Calienta de 20 ℃ a 60 ℃ en 10-15 minutos.
Sistema de filtración	1. Prefiltro de admisión: EN 779 Clase G3. 2. Filtro de techo (eficiencia inferior a alta): Adhesivo 3D de profundidad total, EN 779 Clase F5. 3. Filtro de parada de pintura de fibra de vidrio: primera capa en el foso, segunda capa en la parte inferior del gabinete de escape. Verde en el lado de barlovento, blanco en el lado de sotavento (EN 779 Clase G3). 4. Filtro granular de carbón activo: Absorbe benceno y xileno de los gases de escape.
Sistema de control	Panel de control: Relés estándar y botones de control. Funciones: Pulverización, horneado, ajuste del tiempo de horneado, interruptor de iluminación, alarma de falla, encendido, interruptor de parada de emergencia, manómetro. (Nota: la caja de control no es a prueba de explosiones; la iluminación utiliza cableado a prueba de explosiones, conductos flexibles a prueba de explosiones y cajas de control a prueba de explosiones).
Sistema de conductos	Incluye 4 conductos de escape rectos (1000 × 1000 × 1000 mm), un codo de 90° y un codo de 45°.
Tubería de aire comprimido	1 juego de tubería de aire comprimido de acero inoxidable DN20, equipado con un conector rápido tanto en el lado izquierdo como en el derecho.
Requisitos totales de energía	33 KW (Si utiliza Calefacción Diesel) / 80 KW (Si utiliza Calefacción Eléctrica).
Documentos incluidos	Manual de mantenimiento, diagrama de circuito, certificado de conformidad, lista de embalaje y planos de equipos en 3D.
Garantía y comentarios	1. Garantía de 2 años. El proveedor brinda servicio gratuito para problemas de calidad del equipo durante la garantía. 2. No están cubiertos los consumibles (tubos de iluminación, filtros) ni los daños causados por el hombre.

Superbake Industrial Paint Booth KT-PQ-III-PLUS CoatTech es una empresa que trabaja en el campo de la pintura. 1

El amplio espacio que ocupa y la alta capacidad de carga del KT-PQ-III-PLUS lo convierten en la solución perfecta de rociado y horneado para:

Transporte Comercial: Autobuses, camiones pesados y remolques.

Maquinaria de construcción e ingeniería: excavadoras, grúas y tractores.

Fabricación industrial: grandes piezas estructurales de acero, componentes de turbinas eólicas y equipos de petróleo y gas.

Proyectos EPC: Instalaciones llave en mano para centros de fabricación en el extranjero.

¿Necesita una solución personalizada?

Cada instalación industrial es única. Nuestro equipo de ingeniería puede personalizar las dimensiones y el voltaje (por ejemplo, 380 V/50 Hz/trifásico) para adaptarlos al clima local y a los requisitos específicos del proyecto.
