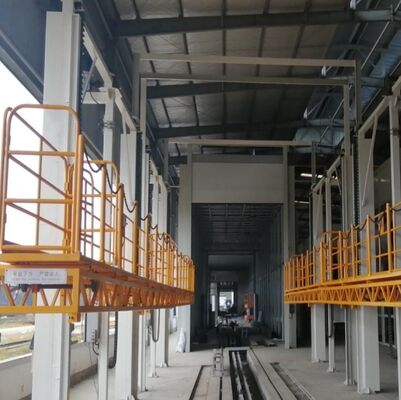

Elevador de cabina de pintura personalizado de 14 metros con extensión delantera

Estudio de caso: Elevador de cabina de pulverización personalizado de 14 metros con extensión hacia adelante para la fabricación de autobuses de Corea del Sur

1Antecedentes del proyecto

En la fabricación moderna de automóviles y ferrocarriles, el recubrimiento de piezas de trabajo a gran escala como autobuses y vagones de tren presenta importantes desafíos operativos.CoatTech Equipment Inteligente se ha asociado con Pailant, una empresa de renombre de Corea del Sur, para diseñar una solución de elevación altamente especializada.plataforma de elevación automatizada para su nueva cabina de pintura a gran escala para facilitar la decoración de la superficie, soldadura y pintura de componentes de grandes buses.

2Los principales desafíos

Los elevadores de cabina de pintura estándar suelen variar de 3 a 7 metros.Este proyecto específico exigió una personalización extrema debido a las estrictas condiciones de los límites espaciales y al gran tamaño de las piezas de trabajo.:

Pieza de trabajo masiva: Los componentes (incluido el deslizamiento del proceso) miden 12,5 m (L) x 2,5 m (W) x 3,3 m (H).

Restricciones espaciales: Las dimensiones internas de la cabina eran de 16 m x 6 m x 5,3 m, con una anchura de trabajo efectiva de solo 5,2 m, dejando un estrecho margen de instalación de 400 mm en cada lado para el mecanismo de elevación.

Movilidad personalizada: El cliente requería que la plataforma no solo se elevara verticalmente, sino que también tuviera una extensión horizontal única de 300 mm hacia adelante para permitir a los operadores acercarse a la pieza de trabajo de manera segura.

3La solución CoatTech

Comprendiendo la urgencia del programa de producción del cliente,El equipo de ingeniería de CoatTech trabajó toda la noche para entregar una simulación mecánica 3D completa y una propuesta comercial en 24 horas..

Nuestra solución incluía una plataforma de elevación eléctrica lateral personalizada de 14 metros. Para garantizar la integridad estructural absoluta y el movimiento sincronizado durante un lapso tan largo, el diseño incorporaba:

Mecanismo de doble seguridad: Utilización simultánea de cadenas pesadas y cuerdas de alambre de acero para evitar caídas libres accidentales.

Extensión telescópica: una estructura mecánica especializada que permite que la plataforma de 500 mm de ancho se extienda hacia adelante en 300 mm adicionales sin problemas.

Actualizaciones opcionales a prueba de explosión: Proporcionar configuraciones eléctricas flexibles (a prueba de estándar y ATEX / EX) para cumplir con los protocolos de seguridad exactos de la instalación de Corea del Sur.

4Especificaciones técnicas

5Conclusión

Este proyecto pone de relieve la capacidad de CoatTech para traducir rápidamente requisitos espaciales y mecánicos complejos en equipos de recubrimiento fiables y de grado industrial.Proporcionando una ingeniería precisa y un servicio al cliente rápido a través de zonas horarias, capacitamos a los fabricantes globales para mejorar su eficiencia de recubrimiento y seguridad en el lugar de trabajo.
