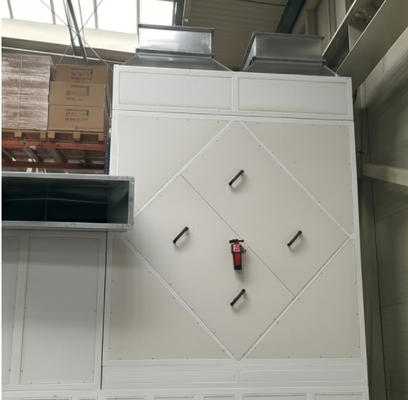

Serie de unidades de tratamiento de aire (AHU) de recuperación de calor de alto flujo de aire

Serie de unidades de tratamiento de aire (AHU) con recuperación de calor de alto flujo de aire

Diseñado para maquinaria pesada, aeroespacial y líneas de recubrimiento continuo de alto volumen.

Cuando se operan cabinas de pintura a gran escala para autobuses, equipos de construcción pesados ​​o componentes aeroespaciales, los requisitos de ventilación son enormes. Expulsar entre 30.000 y 60.000 m³/h de aire caliente durante los ciclos de curado y horneado representa una pérdida financiera importante para el presupuesto operativo de su instalación.

Nuestra UTA de recuperación de calor de alto flujo de aire está diseñada específicamente para manejar estos volúmenes extremos. Al integrar una matriz de intercambiador de calor de placas de flujo cruzado de gran tamaño en una carcasa robusta de grado industrial, esta unidad recupera hasta el 68 % de la energía térmica agotada. Es la solución definitiva para los fabricantes a gran escala que buscan lograr el cumplimiento de las normas de carbono y reducir drásticamente sus costos de calefacción sin ralentizar la producción.

Ventajas principales de ingeniería

1. Procesamiento de volumen masivo: los gabinetes modulares diseñados específicamente admiten un flujo de aire de alta velocidad desde 30 000 m³/h hasta 60 000 m³/h, lo que garantiza una presión estable en grandes entornos de pulverización.

2.Mezcla de aire cero (0 % de contaminación cruzada): en el acabado de aviación y automoción, la contaminación por polvo y VOC significa retrabajos costosos. La separación física de las placas garantiza que el aire de salida sucio nunca entre en contacto con el aire fresco de entrada.

3. Construcción de gabinete de alta resistencia: Alojado en paneles de acero galvanizado de doble capa con aislamiento de lana de roca de alta densidad (50 mm/75 mm) para evitar puentes térmicos, minimizar la condensación y reducir la transmisión de ruido en el piso de la fábrica.

4.Integración de derivación automatizada: puede equiparse con compuertas de derivación motorizadas. Durante los meses de verano o las fases sin calefacción, el aire pasa automáticamente por el núcleo del intercambiador de calor para reducir la presión estática y ahorrar energía en el motor del ventilador.

Especificaciones técnicas: UTA de alto flujo de aire

Escenarios de aplicación ideales

Esta unidad de alta capacidad está diseñada para instalaciones donde la ventilación comercial estándar no es suficiente:

1.Cabinas de pintura para fabricación de autobuses, camiones y vehículos comerciales.

2. Instalaciones de recubrimiento de maquinaria pesada y equipos agrícolas.

3.Líneas de acabado de componentes aeroespaciales y marinos.

4.Sistemas de acabado de transportadores automatizados de alto rendimiento que requieren un intercambio de aire continuo y de gran volumen.

Actualice su núcleo de ventilación hoy

Fabricación personalizada según sus dimensiones exactas

No permita que un núcleo corroído obstaculice la eficiencia energética de su fábrica. Fabricamos núcleos de repuesto y OEM según sus especificaciones exactas, lo que garantiza un ajuste perfecto y un ahorro de energía inmediato.

Bríndenos sus parámetros para un dibujo técnico inmediato y una cotización mayorista B2B.

1.Dimensiones del núcleo (largo x ancho x alto en mm)

2.Capacidad de flujo de aire requerida (m³/h)

3.Entorno de aplicación (p. ej., cabina de pintura de automóviles):

Véalo en acción:

Ver para creer. Consulte nuestra guía detallada en video paso a paso para ver con qué eficiencia se ensambla una cabina de pintura CoatTech en el sitio a través del video de Youtube.

https://youtu.be/lzobBHWHaWE

Preguntas frecuentes (FAQ)

P1: ¿Cuáles son las principales ventajas de combinar un sistema de corriente descendente con lámparas de curado por infrarrojos?
R: Esta combinación ofrece el mejor entorno para un acabado impecable. El flujo de aire descendente completo arrastra continuamente el polvo en suspensión y el exceso de rociado directamente hacia los filtros del piso, lejos del trabajo de pintura. Mientras tanto, las lámparas infrarrojas de onda corta curan la pintura desde las capas internas hacia afuera. Esto evita el "despellecimiento" (donde la superficie se seca primero, atrapando los solventes debajo), minimiza el riesgo de que hierva y reduce el tiempo total de horneado a la mitad en comparación con las tradicionales cabinas de convección de aire caliente.

P2: ¿Se pueden controlar de forma independiente las zonas de calefacción por infrarrojos montadas en la pared?
R: Sí. El sistema de calefacción por infrarrojos integrado está segmentado en múltiples zonas independientes controlables a través del panel principal. Para paneles más pequeños, reparaciones puntuales o retoques de parachoques, los operadores pueden activar solo las zonas de calefacción específicas requeridas. Este curado dirigido reduce significativamente el consumo de energía y reduce los costos operativos.

P3: ¿Esta cabina de pintura es totalmente compatible con los sistemas de pintura a base de agua?
R: Absolutamente. Las pinturas a base de agua requieren un flujo de aire uniforme y preciso y energía térmica controlada para romper la barrera del agua de manera eficiente. La combinación de aire de corriente descendente laminar limpio y de alta velocidad y calor radiante infrarrojo directo de onda corta garantiza una evaporación y reticulación del agua excepcionalmente rápidas, lo que la hace altamente efectiva para líneas de pintura a base de solventes y a base de agua.

P4: ¿Cuál es el programa de mantenimiento recomendado para los elementos filtrantes?

R: Para mantener una presión óptima en la cabina y un ambiente impecable y libre de polvo, recomendamos los siguientes intervalos de reemplazo en condiciones normales de operación:

1.Prefiltros (Aire de Admisión): Cada 100 horas de trabajo.

2.Filtros Finos de Techo: Cada 400 a 500 horas de trabajo.

3.Filtros de parada de pintura para pisos (fibra de vidrio): cada 80 a 100 horas de trabajo, o cuando la acumulación visible de exceso de rociado ralentiza el flujo de aire de escape.

Aquí está el vídeo del enlace de Youtube para su referencia.

https://youtube.com/shorts/B3tQHiFbkC8?feature=share
