Interior de la cabina de pulverización: sección de suministro de aire, filtración y calefacciónFechado el 22 de septiembre,2026

Categoría: Productos / Spray Booth.

 Esta liberación cubre el interior de una cabina de pulverización CoatTech construida para pintura y curado.un suelo de rejilla metálica con medios de filtro debajo del sueloPor debajo de las unidades de alimentación se ejecuta un colector de tuberías de distribución con válvulas de control.El medio de tubería y la fuente de calefacción se configuran por proyecto y se confirman en la placa de identificación del equipo antes de la entrega.

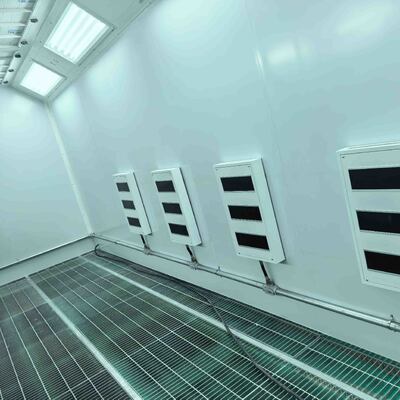

01Lo que muestra la imagen

Cuatro unidades de suministro / filtración empotradas Cuatro paneles blancos colocados en la pared, cada uno con una salida larga de ranura negra que entrega aire filtrado a la cabina

Tubos de distribución con válvulas una tubería metálica con válvulas de control debajo de los paneles. El medio es específico del proyecto y no se puede identificar solo por la foto.

Los paneles de pared blancos y lisossuperficies de pared limpias y lavables con un acabado ligero que mejoran el reflejo de la luz y hacen que la contaminación sea fácil de ver

Suelos de rejilla metálica con filtros un piso de rejilla de acero con medio de filtro verde debajo de él, que capta el exceso de rociado a nivel del suelo

Iluminaciones para techos luminarias selladas montadas en el techo que proporcionan una iluminación brillante y uniforme para la correlación de colores e inspección

Signalización de seguridaduna señal verde de salida de emergencia sobre la abertura y una etiqueta de advertencia de superficie caliente de color rojo y amarillo en el panel, que indique que la cabina tiene superficies calentadas

02Principales características

Suministro de aire filtradounidades empotradas con salidas de ranura distribuyen aire limpio y filtrado uniformemente en la zona de trabajo

Captura de los excesos de rociado a nivel del suelo los medios de filtración del suelo de la rejilla y del suelo recogen la niebla de pintura antes de llegar a la fase de escape.

Revestimiento de la pared lavablelos paneles blancos lisos son resistentes a la pintura y los disolventes y se limpian rápidamente entre colores

Luz brillante y uniformeLas luminarias de techo están dispuestas para una iluminación uniforme con una sombra mínima en paneles curvos.

Tubo en servicio el colector de distribución con válvulas de aislamiento permite mantener cada sección sin cerrar toda la cabina

Marcado de seguridad claroLa señalización de salida de emergencia y las advertencias sobre superficies calientes contribuyen a un entorno de trabajo seguro y conforme

Presentación de la sala limpiala disposición ordenada de los paneles, tuberías y suelo muestra una cabina construida para un acabado controlado y repetible

03Datos técnicos

* El medio de tubería, la fuente de calefacción, el volumen de flujo de aire y los grados de filtro se confirman durante la ingeniería y en la placa de identificación del equipo.

04Por qué es importante en una línea de recubrimiento

La calidad del acabado depende de lo que esté haciendo el aire, el aire filtrado mantiene el polvo fuera de la película húmeda, la captura a nivel del piso elimina el exceso de rociado antes de que pueda depositarse,y la iluminación brillante permite al operador ver los defectos mientras todavía hay tiempo para corregirlosEn conjunto, las unidades de suministro, el suelo de rejilla, los medios de filtración y la iluminación de esta cabina convierten un espacio cerrado en un entorno de acabado controlado.

05Beneficios para los clientes

Finalización más limpia El aire de suministro filtrado y la captura a nivel del suelo reducen los defectos de polvo y sobre rociado.

Cambios de color más rápidos Los paneles suaves lavables y los medios filtrantes accesibles simplifican la limpieza.

Servicio más fácil Las válvulas de aislamiento del colector permiten el mantenimiento sección por sección.

Mejores condiciones de trabajo - una iluminación uniforme y un marcado de seguridad claro que permitan un funcionamiento preciso y seguro.

Calentamiento configurable - la fuente de calor se selecciona para que coincida con los servicios públicos disponibles y el coste de funcionamiento.

Preguntas frecuentes

P: ¿Qué muestra el interior de esta cabina de pulverización?R: Una cabina de pintura y curado con cuatro unidades de suministro de aire filtrado empotradas, un suelo de rejilla metálica con medios de filtración debajo del suelo, tuberías de distribución con válvulas,iluminación de techos y señalización de seguridad.

P: ¿Las tuberías debajo de los paneles son tuberías de gas?R: No necesariamente. Las tuberías con válvulas debajo de las unidades de suministro pueden transportar aire comprimido, agua, aceite térmico, vapor o gas.se utiliza aceite térmico o agua caliente para calefacción indirectaPara la calefacción con gas se requiere una tubería de gas de código amarillo, un grupo de válvulas solenoides, un quemador y un conducto de escape hacia el exterior.

P: ¿Cuál es el material verde en el suelo?R: Medios de filtración debajo de la rejilla metálica, que captan el exceso de pintura a nivel del suelo antes de que el aire llegue a la etapa de filtración de los gases de escape, protegiendo los conductos y reduciendo el mantenimiento.

P: ¿Qué hacen los cuatro paneles de pared?R: Son unidades de suministro de aire y de filtración empotradas. El aire filtrado entra en la cabina a través de las largas salidas de ranuras, dando un patrón de flujo de aire uniforme y controlado en toda la zona de trabajo.

P: ¿Se puede elegir la fuente de calefacción para nuestro emplazamiento?R: Sí. La calefacción puede ser eléctrica, de gas, diesel, aceite térmico o vapor, dependiendo de los servicios públicos disponibles, la temperatura requerida y el costo de funcionamiento.

P: ¿Es la cabina segura para operar?R: Sí. La cabina está provista de señales de salida de emergencia, etiquetas de advertencia de superficie caliente y servicios vigilados. Los dispositivos de seguridad finales se especifican en el sitio y las regulaciones locales.

Acerca de CoatTech

CoatTech Intelligent Equipment (Guangzhou) CO., LTD. También incluye a los fabricantes de productos de la industria de la Unión.Diseño, fabricación e instalaciónlas cabinas de pulverización, los ascensores de las cabinas de pintura, las estaciones de preparación, las líneas de recubrimiento por transporte aéreo y por ferrocarril, las líneas de recubrimiento por rodillos, las líneas de pintura inteligente, las cabinas de pulverización de contenedores grandes y móviles,Tiendas de campaña retráctiles, salas de mezcla de pinturas, equipos de filtración, consumibles de filtración, puertas de alta velocidad y tabiquesCada proyecto se maneja desde el diseño y la ingeniería hasta la fabricación, entrega, instalación y servicio postventa.
