Cabina de pulverización y horno de curado para silenciadores

Cabina de pulverización con cortina de agua para piezas de escape — Pulverización, secado al aire y curado a 150 °C

Resumen del producto:Un sistema de acabado de dos etapas para componentes de escape largos y pesados, como silenciadores, atenuadores y carcasas de resonador. Las piezas se cuelgan horizontalmente en un bastidor de alta resistencia que se desplaza sobre rieles en el suelo, se pulverizan en una cabina con cortina de agua y luego se introducen en un horno de curado por lotes separado para un curado controlado a 150 °C. La configuración se adapta a volúmenes anuales constantes pero modestos, donde una línea automatizada continua sería excesiva.

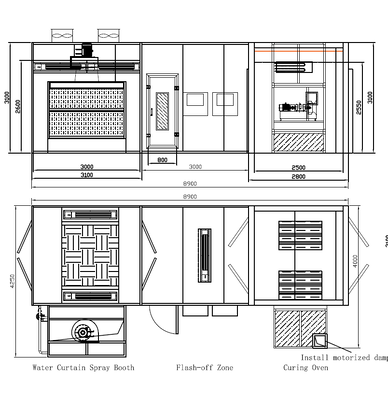

  01    Qué incluye el sistema

Cabina de pulverización con cortina de agua — una película de agua de acero inoxidable en la pared trasera captura el exceso de pulverización en la fuente; un suelo de rejilla con extracción descendente mantiene limpia la zona de respiración del operario y evita que la niebla de pintura se deposite de nuevo en las piezas

Zona de secado al aire — un área limpia y controlada contra el polvo donde la película húmeda se nivela antes de entrar en el horno

Horno de curado por lotes — la calefacción eléctrica lleva la carga a 150 °C y la mantiene durante el curado que requiere el recubrimiento, con circulación forzada para una temperatura uniforme

Bastidor de alta resistencia sobre rieles en el suelo — las piezas cuelgan horizontalmente en niveles; el bastidor cargado se desplaza sobre rodillos a lo largo de rieles en el suelo para que un operario pueda mover una carga completa de forma segura

Control y seguridad — control por relés y pulsadores con interbloqueo de pulverización y bomba, temporizador de curado, refrigeración, alarma de fallo y parada de emergencia

  02    Características principales

Captura eficiente del exceso de pulverización — la película de agua atrapa las partículas de pintura y las deposita en la cubeta, reduciendo el polvo en el aire y la carga de los filtros

Campo de flujo de aire estable — el suministro filtrado desde arriba con extracción descendente por debajo mantiene la niebla alejada del operario y de la superficie acabada

Diseñado para piezas largas y pesadas — la cabina tiene el tamaño adecuado para componentes de hasta 2.000 mm de longitud, y el sistema de bastidor y rieles maneja cargas de varios cientos de kilogramos

Colgado horizontal — mantiene la carga baja y estable, permite apilar las piezas y mantiene la altura de la cabina modesta donde el espacio libre es limitado

Curado rápido y uniforme — los elementos calefactores y un ventilador de circulación a alta temperatura llevan la carga a la temperatura deseada rápidamente y la mantienen uniformemente en todo el bastidor

Cambio de refrigeración seguro — un registro motorizado cambia el horno al modo de refrigeración para descargar el aire caliente al final del ciclo

Operación por lotes — la pulverización y el curado se ejecutan en paralelo en dos unidades, en lugar de una cabina esperando a cambiar de modo

  03    Datos técnicos

* Las dimensiones, el flujo de aire y la capacidad de calefacción se confirman durante la ingeniería del diseño y dependen del tamaño de la pieza, el tipo de recubrimiento y la producción requerida. Las cifras de piezas de trabajo anteriores son un ejemplo de trabajo.

  04    Aplicaciones

Esta configuración está diseñada para componentes de escape y de alta temperatura que son largos, moderadamente pesados y se producen en volúmenes constantes pero modestos:

Escape automotriz — silenciadores, atenuadores, carcasas de resonador y conjuntos de tubos de escape

Escape industrial — carcasas de escape de generadores y motores, cuerpos de silenciadores industriales

Uso a alta temperatura — piezas recubiertas con esmaltes resistentes al calor que requieren una temperatura de curado y un tiempo de mantenimiento definidos

Fabricaciones de acero inoxidable y acero — carcasas soldadas largas, carcasas tubulares y componentes similares de hasta aproximadamente 2.000 mm de longitud

Los recubrimientos típicos incluyen esmalte plateado resistente al calor, imprimación, capa superior y otros sistemas a base de disolventes. Los sustratos de acero inoxidable deben desengrasarse y chorrearse, o imprimarse, antes de recubrirse; le asesoraremos sobre la ruta de pretratamiento cuando nos envíe los datos de su recubrimiento.

  05    Elegir la configuración adecuada

  06    Beneficios para el cliente

Inversión proporcionada — un sistema por lotes se adapta a volúmenes constantes y modestos sin pagar por capacidad de línea continua no utilizada.

Acabado más limpio — la captura por cortina de agua más la extracción descendente evitan que el exceso de pulverización caiga sobre la película húmeda.

Manejo seguro de cargas pesadas — los rieles y rodillos mueven los bastidores cargados en lugar de que las personas transporten piezas pesadas y húmedas.

Curado repetible — la rampa controlada, el tiempo de mantenimiento y la circulación forzada proporcionan resultados uniformes en toda la carga.

Flexible para tamaños mixtos — los bastidores y los programas se adaptan a medida que cambia la gama de productos.

Preguntas frecuentes

P: ¿Qué es una cabina de pulverización para silenciadores?Una cabina de pulverización dimensionada y equipada para componentes de escape largos como silenciadores y atenuadores. En este sistema es una cabina con cortina de agua: una película de agua que fluye en la pared trasera captura el exceso de pulverización antes de que pueda permanecer en el aire.

P: ¿Por qué combinarla con un horno de curado separado?Porque la pulverización y el curado pueden ejecutarse en paralelo — un bastidor se está pulverizando mientras otro se está curando. Esto aumenta la producción efectiva sin una cabina única más grande.

P: ¿Qué temperatura puede alcanzar el horno?La configuración estándar alcanza los 150 °C y la mantiene durante el tiempo de curado que requiere el recubrimiento, con circulación forzada para una temperatura uniforme. Hay puntos de ajuste más altos disponibles bajo pedido.

P: ¿Cómo se mueven las piezas pesadas entre zonas?Las piezas cuelgan horizontalmente en un bastidor de acero que se desplaza sobre rodillos pesados a lo largo de rieles en el suelo. Un operario puede mover una carga completa, y los carros de transferencia mantienen la cabina, la zona de secado al aire y el horno funcionando en paralelo.

P: ¿Puede manejar piezas distintas de silenciadores?Sí. Cualquier componente metálico largo y moderadamente pesado de hasta aproximadamente 2.000 mm funciona — cuerpos de atenuadores, carcasas de escape, carcasas soldadas y fabricaciones tubulares. Los diseños de bastidor y rieles se fabrican según su pieza.

P: ¿Puedo elegir filtración seca en lugar de cortina de agua?Sí. Ambas están disponibles. La cortina de agua se adapta a recubrimientos a base de disolventes y a cargas de exceso de pulverización más altas; las cabinas con filtro seco se adaptan a volúmenes más bajos o a sitios donde el manejo del agua no es práctico.

P: ¿Es adecuada para piezas de acero inoxidable?Sí, pero el acero inoxidable necesita preparación. Desengrase y chorree, o utilice una imprimación adecuada, antes de recubrir. Envíenos su hoja de datos de recubrimiento y le asesoraremos sobre la ruta de pretratamiento.

P: ¿Se proporciona documentación CE?Sí. Suministramos documentación CE, manuales en inglés y ventiladores y motores a prueba de explosiones. La clasificación ATEX se confirma con su sitio y el punto de inflamación del recubrimiento antes de fijar la especificación.

P: ¿Qué información necesita para una cotización?Dimensiones y peso de la pieza, tipo de recubrimiento con TDS/MSDS, temperatura y tiempo de curado requeridos, producción anual y patrón de turnos, servicios públicos disponibles y el diseño del taller con tamaños de puerta.

Verlo en acción: lea el estudio de caso de este sistema suministrado a un fabricante europeo de sistemas de escape — cabina de pulverización con cortina de agua, horno de curado por lotes y manejo de bastidor sobre rieles para recubrimiento de silenciadores resistente al calor.

Contacte al Sr. Tim para una cotización: +86 189 8118 9424  ·  coattech@spraying-booth.com  ·  www.spraying-booth.com

Envíenos las dimensiones de su pieza, peso, hoja de datos de recubrimiento y producción anual — diseñaremos la cabina de pulverización y el horno de curado adecuados para su taller.
