60 Minutos de pintura de paneles de lana de roca con calificación de fuego.

Cantidad Mínima De Pedido:	1
Precio:	USD6000-USD12000/SET
Embalaje Estándar:	Con cine regular y cartón
Período De Entrega:	15 días después del depósito
Método De Pago:	T/T
Capacidad De Suministro:	30 juegos/mes

Información detallada

Descripción del Producto

Información detallada

Lugar de origen

Porcelana

Nombre de la marca

CoatTech

Certificación

Número de modelo

Solución de taller

Puerta principal::

Estilo pliegue o estilo de rodadura eléctrica

Revestimiento:

10-50um

Pintura de automóviles, pintura de muebles, pintura industrial

Uso de energía::

Diesel, gas, vapor, electricidad u otra opción

Nivel de ruido:

≤80db

Fuente de alimentación::

380V/50Hz/3ph u otra opción

Material:

Acero

Fuentes de energía::

Agua, electricidad, gas

Solicitud::

Autobús/camión u otros productos metálicos

Sistema de calefacción:

El quemador de la marca Riello

Resaltar:

panel de lana de roca con resistencia al fuego de 60 minutos

cabina de pintura personalizada

panel de cabina de pintura ignífugo

Descripción del Producto

Sistema personalizado de paneles de lana de roca con capacidad de fuego de 60 minutos. Equipo inteligente CoatTech

Diseñado para fábricas con espacio limitado (opciones de ancho de 5,60 m y 6,20 m).CoatTech proporciona sistemas de paneles de lana de roca con calificación de fuego de 60 minutos certificados por CNAS con 12-15 días de instalación in situ y soporte de puesta en marcha.

El cliente también lo llamó como sistema de recubrimiento industrial personalizado, panel calificado de fuego de 60 minutos, panel sándwich de lana de roca, diseño compacto de cabina de pulverización, servicio de puesta en marcha in situ

Resumen general

Al integrar nuevas líneas de recubrimiento o dividir las salas de rociado industrial, los fabricantes a menudo se enfrentan a dos obstáculos críticos:

huellas fábricas estrechasyestrictas normas locales de seguridad contra incendios.

El sistema de partición modular de lana de roca de CoatTech está diseñado específicamente para resolver ambos problemas simultáneamente.Combinando diseños espaciales de precisión milimétrica con una resistencia al fuego certificada de 60 minutos, nos aseguramos de que su equipo se ajuste perfectamente, pase las auditorías de seguridad locales sin problemas, y funcione de manera confiable.

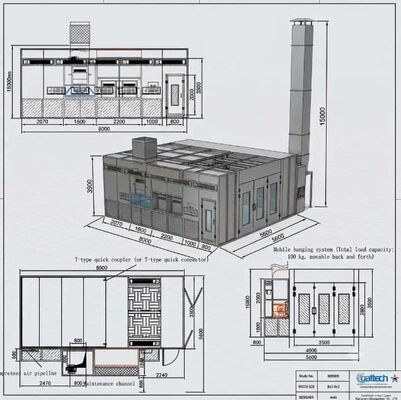

Opciones de doble disposición espacial: Opción 1 frente a la opción 2

60 Minutos de pintura de paneles de lana de roca con calificación de fuego.

Los diseños de equipos estándar a menudo fallan cuando el espacio es estrictamente limitado.

CoatTech ofrece dos configuraciones estructurales optimizadas basadas en sus limitaciones exactas de los límites de la planta:

Opción 1: Recomendado para las anchuras de los emplazamientos con un límite máximo de 5,60 m

1Enfoque:Máxima eficiencia espacial en corredores operativos estrechos.

2. Diseño:Una huella ultracompacta que integra paredes de paneles y conductos sin comprometer el espacio de trabajo interno o el espacio libre de seguridad.

Artículo / Parámetro del sistema	Especificaciones técnicas detalladas y requisitos de configuración	Observaciones / Cumplimiento
1.0 DIMENSIONES principales y adaptación del sitio
Tamaño de trabajo interior	Se aplicarán los siguientes requisitos:	Cámara de la pieza de trabajo
Tamaño general exterior	8110 × 5600 × 3500 mm (L × W × H) (Incluye pasillo de mantenimiento de 800 mm)	Se ajusta a los 5,6 m del límite del sitio
Fundamento y piso	Completamente en línea con el piso del hangar existente, estrictamente sin pozos, sin rampas.	Bajo 100% de agua
Pasaje de mantenimiento	Incluye un pasillo de mantenimiento dedicado de 800 mm para el servicio de ventiladores y conductos.	Diseño integrado
2.0 ESTRUCTURA DE LA CABINA Y PANELES con capacidad de fuego
Los paneles de pared	50 mm de alta resistencia paneles sandwich de lana de roca; anchura efectiva 1150 mm; doble cara de 0,6 mm de color blanco placas de acero; densidad del núcleo: 120 kg/m3; Calificación de fuego: Clase A1.	Clasificación de fuego de la clase A1
Los paneles de techo	50 mm de alta resistencia paneles sandwich de lana de roca; anchura efectiva 1150 mm; doble cara de 0,6 mm de color blanco placas de acero; densidad del núcleo: 120 kg/m3; Calificación de fuego: Clase A1.	Clasificación de fuego de la clase A1
Puerta de acceso principal	3000 × 2800 mm (W × H); Puerta doblada de chapa de metal cuádruple con marco de tubo cuadrado, núcleo de aislamiento PU, ventanas de observación de vidrio templado, bisagras de uso pesado.	Fácil y sin problemas
Puerta de personal	1 unidad situada en el lado delantero izquierdo, Tamaño: 800 × 2000 mm (W × H); Equipada con cerradura de seguridad automática de alivio de presión y ventana de vidrio templado.	Salida de emergencia
3.0 Sistema de ventilación y de flujo de aire
Capacidad de flujo de aire	30,000 m3/h de flujo de aire total (alimento y gases de escape equilibrados).	Capacidad elevada
Plenos de escape laterales	Plenos de escape montados en la pared lateral (Alta: 1000 mm), construidos con tubos cuadrados de 50x50 mm, revestidos con paneles de lana de roca y filtro interno de fibra de vidrio.	Diseño de derivación lateral hacia abajo
Cabinet de ventilador de admisión	2 unidades de ventiladores centrífugos de doble entrada con rotor externo YDW-5.0A; potencia del motor: 5,5 kW por unidad (Total 11 kW); Equipado con un amortiguador de aire de modulación eléctrica Belimo.	30,000 m3/h de capacidad
Cálculo de la velocidad del aire	Velocidad del aire = Flujo total de aire / 3600 / Área transversal = 30000 / 3600 / (8,0 × 3,4) = 0,306 m/s (velocidad del aire sin carga: 0,35 m/s).	Velocidad de flujo de aire conforme
Cabinet de ventilador de escape	1 ventilador centrífugo de doble entrada TAE-560H (conducido por cinturón); potencia del motor: 11 kW; flujo total de aire: 30.000 m3/h; presión estática ≥ 700 Pa; amortiguador manual/eléctrico.	Presión estática alta
4.0 FILTRACIÓN y protección del medio ambiente
Prefiltro de primera etapa	Algodón para prefiltros de admisión, clasificación EN 779 Clase G3.	Prefiltración del polvo
Filtro de techo de segunda etapa	Filtro adhesivo 3D de alta eficiencia, clasificado en la norma EN 779 Clase F5.	Captura de partículas finas
Arrestador de pintura de tercera etapa	Alfombras para el bloqueo de pintura de fibra de vidrio: primera capa en los plenos laterales de escape, segunda capa en el fondo del gabinete de escape (entrada verde, salida blanca, EN 779 Clase G3).	Filtración por rociado excesivo
Adsorción de COV en el cuarto estadio	Sistema de filtro de carbón activado granular para la adsorción de disolventes orgánicos (benceno, xileno, COV).	Cumplimiento medioambiental
5.0 Iluminación y control eléctrico
Iluminación del techo	2 filas: 10 grupos × 4 tubos = 40 piezas de tubos LED T8 de 22 W.	Protección contra explosiones IP65
Iluminación lateral	2 filas: 10 grupos × 2 tubos = 20 piezas de tubos LED T8 de 8 W.	Protección contra explosiones IP65
Nivel de iluminación	Iluminación ≥ 1000 LUX con cajas de luz a prueba de explosión específicas.	Alta visibilidad
Cabinet de control	Relay estándar y gabinete de control de pulsador; Funciones: control de pulverización, iluminación, alarma de fallas, alimentación principal, parada de emergencia, manómetro diferencial.	Cables a prueba de explosión
6.0 Conducción, aire comprimido y auxiliares
Conducto de escape	12 secciones de conductos de escape de 800 × 800 × 1000 mm, 1 × 90° de altura, 1 × 45° de altura.	Incluye 15 metros de chimenea
Línea de aire comprimido	Tubo de aire comprimido de acero inoxidable DN15; acopladores rápidos de tipo T en ambos lados izquierdo y derecho; Front-end equipado con el conjunto de 3 unidades AIRTAC FRL (separador de aceite y agua + regulador).	AIRTAC FRL incluido
Potencia total	El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones de CO2 de los motores de combustión renovable de los motores de combustión renovable.	Se aplicarán las siguientes medidas:
Documentación y servicio	Incluye manual de operación, diagrama de cableado, certificado de conformidad, lista de embalaje	Paquete de apoyo completo

Opción 2: Recomendado para las anchuras de los emplazamientos con un límite máximo de 6,20 m

1Enfoque:Mejora de la ergonomía del operador y acceso al mantenimiento.

2. Diseño:Utiliza espacio adicional lateral para proporcionar pasillos más amplios, simplificando el mantenimiento rutinario, el reemplazo de filtros y el manejo de materiales.

Artículo / Parámetro del sistema	Especificaciones técnicas detalladas y requisitos de configuración	Observaciones / Cumplimiento
1.0 DIMENSIONES principales y adaptación del sitio
Tamaño de trabajo interior	Se aplicarán las medidas siguientes:	Ancho máximo del interior
Tamaño general exterior	8110 × 6200 × 3500 mm (L × W × H) (Incluye pasillo de mantenimiento de 800 mm)	Ancho del emplazamiento superior a 5,6 m
Fundamento y piso	Completamente en línea con el piso del hangar existente, estrictamente sin pozos, sin rampas.	Bajo 100% de agua
Pasaje de mantenimiento	Incluye un pasillo de mantenimiento dedicado de 800 mm para el servicio de ventiladores y conductos.	Diseño externo
2.0 ESTRUCTURA DE LA CABINA Y PANELES con capacidad de fuego
Los paneles de pared	50 mm de alta resistencia paneles sandwich de lana de roca; anchura efectiva 1150 mm; doble cara de 0,6 mm de color blanco placas de acero; densidad del núcleo: 120 kg/m3; Calificación de fuego: Clase A1.	Clasificación de fuego de la clase A1
Los paneles de techo	50 mm de alta resistencia paneles sandwich de lana de roca; anchura efectiva 1150 mm; doble cara de 0,6 mm de color blanco placas de acero; densidad del núcleo: 120 kg/m3; Calificación de fuego: Clase A1.	Clasificación de fuego de la clase A1
Puerta de acceso principal	3000 × 2900 mm (W × H); Puerta doblada de chapa de metal cuádruple con marco de tubo cuadrado, núcleo de aislamiento de PU, ventanas de observación de vidrio templado, bisagras de uso pesado.	Puerta con mayor espacio libre
Puerta de personal	1 unidad situada en el lado delantero izquierdo, Tamaño: 800 × 2000 mm (W × H); Equipada con cerradura de seguridad automática de alivio de presión y ventana de vidrio templado.	Salida de emergencia
3.0 Sistema de ventilación y de flujo de aire
Capacidad de flujo de aire	30,000 m3/h de flujo de aire total (alimento y gases de escape equilibrados).	Capacidad elevada
Plenos de escape laterales	Plenos de escape montados en la pared lateral (Alta: 1000 mm), construidos con tubos cuadrados de 50x50 mm, revestidos con paneles de lana de roca y filtro interno de fibra de vidrio.	Diseño de derivación lateral hacia abajo
Cabinet de ventilador de admisión	2 unidades de ventiladores centrífugos de doble entrada con rotor externo YDW-5.0A; potencia del motor: 5,5 kW por unidad (Total 11 kW); Equipado con un amortiguador de aire de modulación eléctrica Belimo.	30,000 m3/h de capacidad
Cálculo de la velocidad del aire	Velocidad del aire = Flujo total de aire / 3600 / Área transversal = 30000 / 3600 / (8,0 × 4,0) = 0,260 m/s (Cálculo de la velocidad nominal: 0,347 m/s).	Velocidad de flujo de aire conforme
Cabinet de ventilador de escape	1 ventilador centrífugo de doble entrada TAE-560H (conducido por cinturón); potencia del motor: 11 kW; flujo total de aire: 30.000 m3/h; presión estática ≥ 700 Pa; amortiguador manual/eléctrico.	Presión estática alta
4.0 FILTRACIÓN y protección del medio ambiente
Prefiltro de primera etapa	Algodón para prefiltros de admisión, clasificación EN 779 Clase G3.	Prefiltración del polvo
Filtro de techo de segunda etapa	Filtro adhesivo 3D de alta eficiencia, clasificado en la norma EN 779 Clase F5.	Captura de partículas finas
Arrestador de pintura de tercera etapa	Alfombras para el bloqueo de pintura de fibra de vidrio: primera capa en los plenos laterales de escape, segunda capa en el fondo del gabinete de escape (entrada verde, salida blanca, EN 779 Clase G3).	Filtración por rociado excesivo
Adsorción de COV en el cuarto estadio	Sistema de filtro de carbón activado granular para la adsorción de disolventes orgánicos (benceno, xileno, COV).	Cumplimiento medioambiental
5.0 Iluminación y control eléctrico
Iluminación del techo	2 filas: 10 grupos × 4 tubos = 40 piezas de tubos LED T8 de 22 W.	Protección contra explosiones IP65
Iluminación lateral	2 filas: 10 grupos × 4 tubos = 40 piezas de tubos LED T8 de 8 W.	Protección IP65 a prueba de explosión (aumentada)
Nivel de iluminación	Iluminación ≥ 1000 LUX con cajas de luz a prueba de explosión específicas.	Alta visibilidad
Cabinet de control	Relay estándar y gabinete de control de pulsador; Funciones: control de pulverización, iluminación, alarma de fallas, alimentación principal, parada de emergencia, manómetro diferencial.	Cables a prueba de explosión
6.0 Conducción, aire comprimido y auxiliares
Conducto de escape	12 secciones de conductos de escape de 800 × 800 × 1000 mm, 1 × 90° de altura, 1 × 45° de altura.	Incluye 15 metros de chimenea
Línea de aire comprimido	Tubo de aire comprimido de acero inoxidable DN15; acopladores rápidos de tipo T en ambos lados izquierdo y derecho; Front-end equipado con el conjunto de 3 unidades AIRTAC FRL (separador de aceite y agua + regulador).	AIRTAC FRL incluido
Potencia total	El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones de CO2 de los motores de combustión renovable de los motores de combustión renovable.	Se aplicarán las siguientes medidas:
Documentación y servicio	Incluye manual de operación, diagrama de cableado, certificado de conformidad, lista de embalaje	Paquete de apoyo completo

60 Minutos de pintura de paneles de lana de roca con calificación de fuego.

Certificado de seguridad contra incendios y garantía de calidad

La seguridad y el cumplimiento normativo no son negociables. Los sistemas de paneles CoatTech se someten a rigurosas pruebas de horno por parte de centros nacionales de pruebas acreditados (SCFRI / NFTC).

1.Integridad y aislamiento probados:Se mantiene la estabilidad estructural y la contención térmica durante más de60 minutosbajo una intensa exposición al fuego.

2Reconocimiento internacional:Nuestros informes de inspección ingleses muestranEl CNAS,El CMA, yILAC-MRAlas marcas de acreditación, haciéndolas directamente aceptables para las autorizaciones de los bomberos locales en Europa, Oriente Medio, América y Asia-Pacífico.

Servicios de campo llave en mano: desde la fábrica hasta el funcionamiento completo

No sólo enviamos hardware, garantizamos la preparación operativa. Cada paquete de sistemas incluye archivos técnicos completos y asistencia dedicada en el sitio:

1.Dossier completo de ingeniería:Acceso inmediato a dibujos 3D detallados, esquemas eléctricos, desglose detallado de precios e informes oficiales de inspección.

2Apoyo para la instalación in situ:Estamos despachando1 ingeniero superior de campoa su sitio para12-15 días.

3.Comisión y formación del sistema:Nuestro técnico lleva a cabo comprobaciones completas de alineación, pruebas de flujo de aire / calentamiento, verificaciones de seguridad y capacitación práctica para su equipo operativo local.

Preguntas frecuentes (FAQ)

P: ¿Es suficiente un panel sandwich de lana de roca de 50 mm para una hora de resistencia al fuego?
R: Sí. El panel de pared de 50 mm de CoatTech® utiliza lana de roca de alta densidad (100 kg/m3) unida con adhesivo de alta temperatura y sellado con fibra de silicato.Se ha certificado oficialmente según las normas GB/T 9978 para mantener la integridad estructural y el aislamiento térmico durante 60 minutos completos.

P: ¿Cómo puedo elegir entre la opción 1 (5,60 m) y la opción 2 (6,20 m)?

R: Si la anchura del sitio libre disponible está estrictamente limitada a 5,60 metros o menos, seleccione la opción 1.seleccionar la opción 2 para aprovechar las vías de acceso más amplias para el mantenimiento y el operador.

P: ¿Qué está incluido en el servicio de instalación in situ de 12-15 días?

R: CoatTech proporciona 1 técnico dedicado en el sitio para guiar el montaje del panel estructural, verificación del sello, alineación del conducto/componente, encendido inicial del sistema, pruebas operativas,y formación en seguridad para su personal de mantenimiento.

¿Listo para optimizar su instalación?

Obtenga las especificaciones exactas, dibujos 3D, y informes de pruebas certificados para su revisión de ingeniería.

Ingeniería experta. Revestimiento industrial a medida y estante de pulverización
