Solución de revestimiento para gabinetes de cocina cabinas de rociado compresores de aire

Parámetro

Especificación técnica

Las dimensiones internas (L × W × H)

8,000 × 4,500 × 3,000 mm

Las dimensiones exteriores (L × W × H)

8,113 × 5,950 × 3,800 mm

Estructura del sótano

Bajo piso de 300 mm de altura con apoyo de tubo cuadrado. El piso cuenta con una rejilla soldada de hierro plano de 30x4 mm y acero retorcido (Capacidad de carga > 2T). Incluye 2 rampas de entrada automática.

Puertas

Entrada principal: 3,000 × 2,800 mm (W × H) con núcleo de EPS y ventana de vidrio. Puerta del personal: 800 × 2,000 mm con cerradura de alivio de presión.

Paneles y aislamiento

Paredes: paneles de EPS de alta densidad de 50 mm de espesor (1150 mm de ancho), placas de acero de color blanco de 0,426 mm. Techo: perfiles de bloqueo estructural galvanizados.

Sistema de iluminación

En la parte superior: 40 tubos LED T8 de 18 W; en los lados: 20 tubos LED T8 de 18 W. Instalaciones a prueba de explosiones IP54 (≥ 1000 LUX).

Circulación del aire

Admisión: ventiladores centrífugos de doble admisión de 2 × 4 kW (25.000 m3/h) Ejecución: ventilador centrífugo de 1 × 7,5 kW (25.000 m3/h).

Sistema de calefacción

Quemador diesel Riello G20 con intercambiador de calor de acero inoxidable 304 de 200KW (calentamiento rápido: de 20°C a 60°C en 10-15 minutos).

Filtración y potencia total

Filtración en 4 etapas (prefiltro G3, filtro de techo F5, filtro de piso G3, adsorción de COV de carbono activo).

Parámetro

Especificación técnica

Zona de trabajo interna (L × W × H)

4,000 × 3,000 × 2,500 mm

Estructura del diseño

Diseño de cara abierta (abertura de 3.000 × 2.500 mm), chapa galvanizada doblada de 1,5 mm con acabado revestido de polvo blanco.

Sistema de iluminación

Iluminación superior: 6 tubos LED a prueba de explosión de 18 W (≥ 800 LUX).

Exhalación y ventilación

Ventilador axial de admisión única de 1 × 3 kW (T40-3C, transmisión por cinta), flujo total de aire de 15.000 m3/h.

Filtración y control

Filtro de papel de laberinto, filtro de fibra de vidrio G3 y granulados de carbono activo montados en la parte trasera para absorción de COV.

Potencia total

4 kW

Parámetro

Especificación técnica

Configuración del sistema

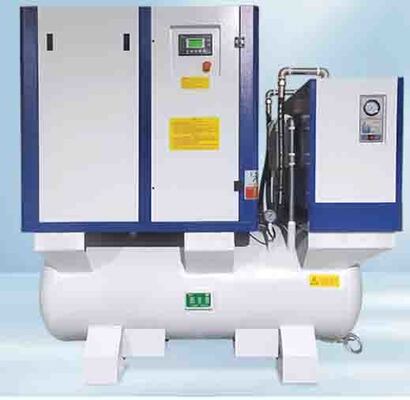

Diseño 4 en 1: compresor de aire de tornillo + tanque de aire de 600L + secador refrigerado + filtros de precisión QPS

Potencia y tensión del motor

22 kW / 30 CV, 380V / 220V, 50Hz (se puede personalizar)

Capacidad de entrega aérea

3.6 m3/min

Presión de trabajo máxima

8 bar (0,8 MPa)

Especificación del depósito de aire

Capacidad nominal de 600 L, espesor de acero de 4,75 mm

Tratamiento del aire

Secador refrigerado (punto de rocío 2-8°C) y filtros de precisión QPS de 3 etapas (precisión de filtración ≤ 0,01 μm / ≤ 0,01 ppm)

Dimensiones y peso

1,950 × 950 × 1,950 mm; Peso total: 660 KG
