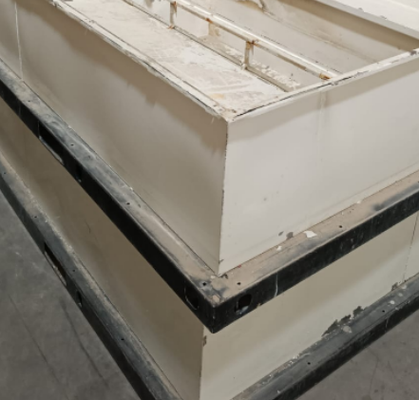

Horno de secado por humedad de circulación de aire caliente eléctrico industrial para piezas recubiertas

Parámetros

Especificaciones

Capacidad de procesamiento / velocidad

Velocidad de proceso diseñada: 10 min / gancho (velocidad del lote)

Dimensión general (sistema)

La longitud de la línea de la línea de la línea de la línea de la línea de la línea de la línea de la línea de la línea de la línea de la línea

Dimensiones de un solo tanque

L4,5 m × W2,0 m × H3,5 m (4 unidades de tanque individuales)

Material de la placa interna

3.0 mm SUS304 / SUS201 Soldadura sin costuras de placas de acero inoxidable

Cuadro estructural externo

Construcción de tubos de acero cuadrados de 100 mm × 100 mm × 3,0 mm

Configuración del tanque

Tanque uno: Desengrasante. Tanque dos: Enjuague. Tanque tres: Pasivación de silano. Tanque cuatro: Enjuague.

Parámetros

Especificaciones

Las dimensiones internas y externas del horno

La superficie de la cubierta exterior de la cubierta exterior de la cubierta exterior de la cubierta exterior del vehículo

Construcción estructural

Estructura de aislamiento de tipo puente de panel sandwich modular. placa interna: 0,7 mm de acero galvanizado; placa exterior: 0,6 mm de acero recubierto de color (blanco)

El aislamiento térmico

Lana de roca de alta densidad de 120 mm (Densidad: 100-110 kg/m3), con relleno de lana de aluminio silicato en las costuras.

Fuente de calefacción y capacidad

Elementos de calefacción eléctricos (tubos de calefacción SS con aletas, 2 kW × 42 pcs = 84 kW de potencia total)

Sistema de recirculación de aire

Succión superior y suministro inferior Circulación forzada de aire caliente a través de un ventilador centrífugo de alta temperatura de 5,5 kW (16Mn impeller, accionamiento tipo C)

Parámetros térmicos de secado

Temperatura de funcionamiento: 120°C ~ 160°C. Tiempo de calentamiento: 25°C a temperatura objetivo ≤ 40 min. Consumo de energía: ~84 kWh

Parámetros

Especificaciones

Dimensiones de la envolvente del horno

La longitud de la línea de cruce es la longitud de la línea de cruce.

Especificación del panel estructural

Los paneles modulares de desmontaje; 0,7 mm de interior galvanizado / 0,6 mm de exterior recubierto de color / 120 mm de tablero de lana de roca (100 kg/m3)

Recorte de puertas y bordes

Puertas abiertas dobles (2 alas) con banda de sellado de caucho de silicona de alta temperatura tipo P; revestimiento exterior de esquina azul cielo de acero laminado en frío de 1,2 mm

Fuente de calefacción y capacidad

Elementos de calefacción eléctricos (tubos de calefacción con aletas, 2 kW × 54 pcs = 108 kW de potencia total) montados a lo largo de los lados inferiores

Unidad de ventilador de recirculación

5Ventilador centrífugo de alta temperatura de 0,5 kW (P=5,5 kW, modelo 4-72-5A, girador resistente al calor de 16 Mn)

Parámetros térmicos de curado

Temperatura de funcionamiento: 180°C ~ 200°C. Tiempo de curación: 15-20 min. Tiempo de calentamiento: 室温 25°C a 200°C ≤ 40 min. Consumo de energía: ~108 kWh.
