OPT-Line ISO 7 — Línea de recubrimiento robótico para salas blancas

Para piezas ópticas automotrices · Revestimiento duro + antivaho + curado UV LED · Gabinete de sala limpia ISO 7

LIMPIEZA

ISO 7
(ISO 14644-1)

CAPACIDAD

60 → 300 piezas / hora

RECINTO

15×12×5m
(configurable)

CUMPLIMIENTO

CE·ATEX
a solicitud

Clase ISO

≥0,5 µm partículas/m³

Nombre más antiguo

Aplicación típica

ISO 5

3.520

Clase 100

Semiconductores, llenado aséptico

ISO 6

35.200

Clase 1.000

Óptica de precisión, dispositivos médicos.

ISO 7

352.000

Clase 10.000

Recubrimiento farmacéutico, médico y de precisión. ← esta línea

ISO 8

3.520.000

Clase 100.000

Áreas limpias industriales generales.

ISO 9

35.200.000

—

Habitación normal con aire acondicionado.

Por qué son importantes 0,5 micras

Un cabello humano tiene aproximadamente 50 micrones de espesor, cien veces más grande que el tamaño de partícula que controla ISO 7. Estas partículas son invisibles a la vista, pero en un recubrimiento óptico húmedo cada una se convierte en un punto brillante visible después del curado. Es por eso que las líneas de recubrimiento óptico funcionan según ISO 7 en lugar de según un estándar industrial general.

1 · Filtración terminal HEPA

El prefiltro G4 protege las etapas posteriores, los filtros de bolsa F7/F9 eliminan las partículas finas y los filtros terminales HEPA H13/H14 en el pleno del techo eliminan el 99,95% o más de las partículas restantes antes de que el aire llegue a la pieza.

2 · Alta tasa de renovación de aire

ISO 7 normalmente requiere de 30 a 60 cambios de aire por hora. La dilución constante es lo que mantiene baja la cuenta de partículas mientras la línea está en funcionamiento: una unidad de recubrimiento de 900 m³ a 40 ACH necesita aproximadamente 36.000 m³/h de suministro de aire.

3 · Presión positiva

La zona limpia se mantiene a una presión más alta que el área circundante, por lo que cuando se abre una puerta, el aire fluye hacia afuera. El aire sucio nunca puede entrar. La presión es monitoreada y alarmada por el PLC.

4 · Control de personas y materiales

Los operadores son la mayor fuente de partículas: una persona que camina arroja decenas de miles de escamas de piel por minuto. Las esclusas de aire (SAS), las alfombras pegajosas, la ropa para salas blancas y los vestuarios (Vestiaires) no son extras opcionales; son parte de la clasificación.

#

Estación

Función

1

Carga y fijación

Lentes cargadas en bastidores al nivel del suelo; 16 unidades por bastidor de serie.

2

Pretratamiento / desempolvado

El soplado de aire ionizado elimina las partículas antes del recubrimiento.

3

Recubrimiento duro robótico

Un robot de seis ejes aplica la capa dura curable por UV dentro de la cabina filtrada.

4

evaporación

Permanencia controlada bajo un flujo de aire limpio y filtrado antes del curado.

5

Curado UV LED

El túnel LED UV cura la capa dura en segundos, a baja temperatura del sustrato.

6

Recubrimiento antivaho

Aplicación robótica o manual del recubrimiento antivaho 1K.

7

horno de curado electrico

Horno eléctrico con control de temperatura de zona para curado térmico o precalentamiento.

8

Enfriamiento

La sección de enfriamiento filtrada lleva las piezas a la temperatura de manipulación.

9

Descarga e inspección

Las piezas salen del gabinete para su descarga y control de calidad en línea.

Pulverización robótica: robot de seis ejes que aplica recubrimiento a bastidores de lentes colgantes.

Curado en línea: túnel LED UV seguido de horno de curado eléctrico.

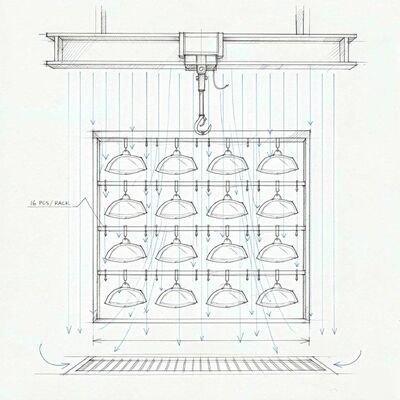

Bastidor transportador aéreo: 16 lentes por bastidor bajo aire limpio laminar.

Parámetro

Especificación

Pieza de trabajo

Lentes de faros/luces traseras de automóviles, reflectores, cubiertas de lámparas

sustrato

PC, PMMA: jigging diseñado para dividir la geometría

Carga de estanterías

16 piezas por estante (modificable)

Capacidad

Línea base de 60 unidades/hora, escalable a 300 unidades/hora

clase de sala limpia

ISO 7 (ISO 14644-1) en la zona de recubrimiento

Cerramiento de sala limpia

15.000 × 12.000 × 5.000 mm (largo × ancho × alto): configurable

Filtración

Prefiltro G4 + filtro de bolsa F7/F9 + filtración terminal HEPA H13/H14

Cambios de aire

30–60 ACH, diseñado según la clase y el volumen de la habitación acordados

Patrón de flujo de aire

Tiro descendente laminar vertical, presión positiva, aire de retorno a nivel del suelo

robot de pintura

1 o 2 robots de seis ejes, clase de carga útil de 120 a 200 kg, paquete de pulverización y suministro de pintura

Transportador

Transportador aéreo o transportador de piso-riel, accionado por VFD

curado ultravioleta

Túnel UV LED, dimensionado para recubrimiento TDS y velocidad de línea

Curado térmico

Horno eléctrico con control de zonas, ambiente hasta 220 °C.

Ahorro de energía

Sistema de control inteligente VFD; Recuperador de calor de placas de flujo cruzado EcoSmart

Control

PLC + HMI, gestión de recetas, monitorización de presión, registro de alarmas

Fuente de alimentación

380 V / 50 Hz / trifásico (otros estándares locales disponibles)

Cumplimiento

CE; Configuración compatible con ATEX disponible bajo pedido (Zona 1 / Zona 2)

El tratamiento del aire es nuestro producto principal

La unidad de tratamiento de aire que sirve a una cabina de pintura (filtración, suministro laminar, control de temperatura y humedad, extracción y recuperación de calor) es un equipo estándar que fabricamos, no un extra subcontratado. Para un equipo de recubrimiento de 900 m³, esta es una báscula que para nosotros ha demostrado su eficacia.

Honesto sobre el alcance

Nuestro punto fuerte es la línea de recubrimiento y el sistema de aire que la sirve. Un sistema central de HVAC para toda la planta es una disciplina diferente, y lo diremos en lugar de prometer demasiado. Cuando no somos el proveedor adecuado, lo decimos claramente.

Proyectos probados de industria pesada

Cabinas de pintura completamente cerradas para tanques de transformadores de 50 toneladas y 9,8 m en Jubail, Arabia Saudita; un stand retráctil de 15 × 7 × 6 m para un fabricante europeo de estructuras de acero; un programa personalizado de cuatro unidades en Rusia.

Eficiencia energética incorporada

El control inteligente de ahorro de energía VFD y la recuperación de calor de placa de flujo cruzado EcoSmart reducen la carga de aire fresco, que es el mayor costo operativo en una línea de recubrimiento 100 % de aire fresco.
